機床特點

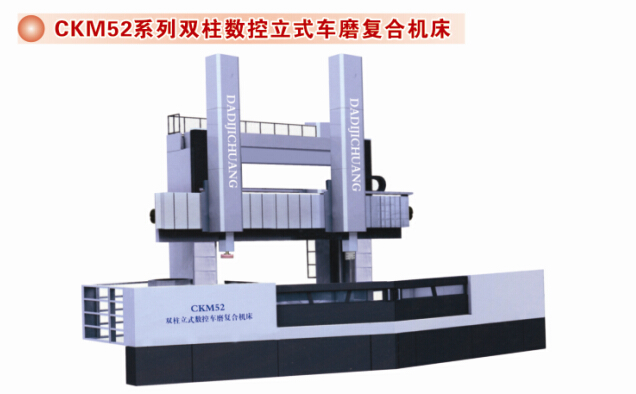

1、 1、CKM52系列雙柱數控立式車、磨復合機床，是我公司自行研發的具有國內外先進水平的車、磨一體化組合機床。適用于機械制造業及閥門、汽車零件、磨具制造、航天航空、軍工產品行業。
2、 2、該機床具有對工件的內外圓柱面、圓錐面、端面、切槽、螺紋及回轉曲面等實現車削、磨削兩個功能。
3、 3、橫梁裝有兩個數控刀架，有刀架為車削刀架，左刀架為磨削刀架，工件通過一次裝夾，實現車、磨兩道工序，提高功效，降低成本，提高加工精度，降低勞動強度。
4、 4、磨頭采用了電主軸機構，電主軸裝在滑枕下端，采用水冷方式，使電主軸長時間運轉能保持恒溫，保證了銑頭運轉速度高、噪音小扭矩大、穩定性好。
5、 5、數控可選西門子或發那科系統，也可選用國產系統，電氣選用施耐德。
6、 6、該機床帶排屑機冷卻回收裝置和半封閉防護罩。
| 參數名稱 | 單位 | CKM5225×H/20 | CKM5232×H/20 | CKM5240×H/20 | CKM5240×H/32 |
| 最大車削直徑 | mm | 2500 | 3200 | 4000 | 4000 |
| 工作臺直徑 | mm | 2250 | 2500 | 2830 | 3200 |
| 最大工件高度 | mm | 1600 | 2000 | 2000 | 2000 |
| 最大工件重量 | t | 20 | 20 | 20 | 32 |
| 工作臺最大扭矩 | KN.m | 63 | 63 | 63 | 80 |
| 工作臺轉速范圍 | r/min | 2-63 | 2-63 | 2-63 | 0.42-42 |
| 垂直刀架最大切削力 | KN | 30 | 35 | 35 | 40 |
| 刀架進給兩范圍 | mm/min | 0.2-145 | 0.2-145 | 0.2-145 | 0.2-145 |
| 垂直刀架水平行程 | mm | 1400 | 1750 | 2150 | 2150 |
| 垂直刀架滑枕行程 | mm | 1000 | 1250 | 1250 | 1250 |
| 刀架快速移動速度 | mm/min | 1550 | 1550 | 1550 | 1550 |
| 刀桿截面尺寸寬（寬×高） | mm | 40×50 | 40×50 | 40×50 | 50×50 |
| 伺服主電動機功率 | KW | 55 | 55 | 55 | 75 |
| 磨頭電機功率 | KW | 22 | 22 | 22 | 22 |
| 磨頭轉速 | r/min | 10/2000 | 10/2000 | 10/2000 | 10/2000 |
| 磨削砂輪直徑范圍 | mm | 100-420 | 100-420 | 100-420 | 100-420 |
| 磨削橢圓度 | mm | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.02 |
| 磨削圓柱度 | mm | 0.02/300 | 0.02/300 | 0.02/300 | 0.02/300 |
| 定位精度 | mm | 0.02 | 0.02 | 0.02 | 0.02 |
| 重復定位精度 | mm | 0.02 | 0.02 | 0.02 | 0.02 |
| 機床外形尺寸（長×寬×高） | mm | 8400×6000×4800 | 9000×6200×5200 | 10000×6500×6400 | 10000×6500×6400 |
| 機床重量（約） | t | 40 | 46 | 52 | 58 |
