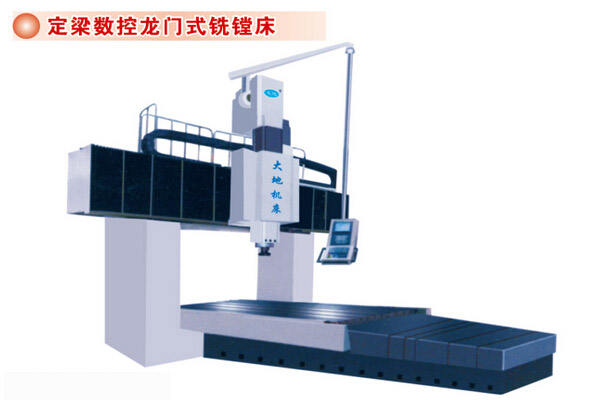

首頁 > 產品中心 > 大連新大地 > 定梁數控龍門式銑鏜床 > SKXT20

機床特點

1、 1、該機床為龍門框架，左右立柱矩形截面，立柱、橫梁固定，支撐滑座的導軌置于橫梁側面，可承受加大的翻轉力矩，行程長擴大加工范圍。

2、 2、X向坐標和Y向坐標均為進口直線導軌，滑座在橫梁上移動，經蝶形彈簧卸荷，滑枕截面尺寸大，在滑座中Z向移動，導向長，并有液壓缸平衡從而做各向運動靈活，定住可靠，剛性好，穩定性高。

3、 3、主軸軸承，絲杠用軸承，直線導軌，滾珠絲杠，主要液壓件，氣動件可根據用戶需要選擇進口零件。

4、 4、主傳動采用交流主軸電機驅動無級調速，經兩檔齒輪變速。主軸轉速高，扭矩大，可達3150轉/分，適用于高速切削及模具加工。

5、 5、工作臺拖動滾珠絲杠，有輔助支撐，防止絲杠自己變形，提高使用壽命，保證定住精度。

6、 6、該機床數控系統可選擇進口，也可選擇國產。

參數名稱			單位	SKXT2030/2040/2050
工作臺	工作臺尺寸		mm	2000×3000	2000×4000	2000×5000
	兩立柱間距離		mm	2500
	允許最大荷重		T	18	20	22
	T形槽尺寸		mm	22×11
加工范圍	工作臺最大行程-X軸		mm	3200	4200	5200
	滑鞍最大行程-Y軸		mm	2700
	主軸最大行程-Z軸		mm	1000
	主軸端面至工作臺面距離	最大	mm	1200
		最小	mm	200
主軸	錐孔（7:24）			BT50
	轉數范圍		r/min	10～3150
	最大速出扭矩		N.m	770/1050
	主軸電機功率		kw	22/30
進給	切削進給速度范圍		mm/min	1～8000
	快速移動	X軸	m/min	10
		Y軸		10
		Z軸		10
機床定位精度		X軸	mm	0.02
		Y軸	mm	0.015
		Z軸	mm	0.015
重復定位精度		X軸	mm	0.015
		Y軸		0.015
		Z軸		0.015
機床外形尺寸			mm	8550×4600×5210	10550×4600×5210	12550×4600×5210
機床重量（約）			T	56	61	66
