大、薄、重，不規則形狀的加工物，易於加工與上下料。
 因工件自重，所以工件與治具確實密合，工件裝卸時間短且穩定。
 沒有臥車夾持時自重慣性，導致真圓度差問題。
 多功能設計有最佳操作，及最低投資成本。

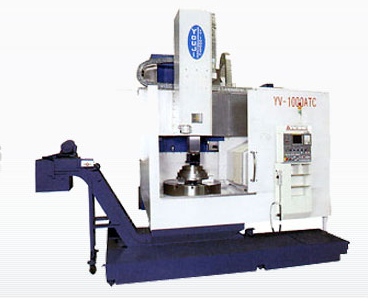

 立式CNC車床系列，係特別針對高精度、高穩定度、高剛性、超重切削、高效率及非對稱性工件而設計。
 立柱採特殊對稱式箱型設計，可提供滑臺在重切削時強大支撐力。
 傑出高剛性結構設計，提供超重切削之機械性能，可達最小加工誤差值，及其穩定性可延長刀具壽命。
 X軸為箱型結構滑臺，經適當熱處理，滑動面上結合耐磨片（Turcite B），組立成高精度低摩擦之精密滑臺組。
 使用FANUC高馬力高扭力主軸馬達，結合德國ZF二段變速箱，使本機同時具有高扭矩及高轉速能力，將車削功能發揮淋漓盡致。
 YV系列立式CNC車床經油機公司嚴格品質管制及模擬各種切削條件嚴格測試後，方交予客戶。
 交叉滾柱軸承，提供超強軸向徑向負荷，此種軸承可確保長時間重切削，有極佳精度、穩定性、低摩擦、良好散熱性及堅固主軸支撐力。

機械標準規格

單位

YV-1000A

YV-1000ATC

YV-1000ATC+C

YV-1200A

機械能力容量

盤面直徑

mm

φ1000

φ1000

φ1000

φ1250

最大旋轉直徑

mm

φ1350

φ1350

φ1350

φ1600

最大切削直徑

mm

φ1100

φ1100

φ1100

φ1350

最大切削高度

mm

900

900

900

900

最大加工物重量

kg

4000

4000

4000

5000

移動量

左右（X）軸行程

mm

1120

1120

1120

1330

上下（Z）軸行程

mm

800

800

900

900

橫梁上下行程

mm

800

主軸

主軸轉速

低速

rpm

2-160

2-160

2-160

2-108

高速

rpm

160-600

160-600

160-600

108-350

2#主軸轉速

低速

rpm

2-1200

高速

rpm

1200-2400

主軸最大扭力

N.m

8800(898)

8200（836）

進給速度

X軸快速進給

m/min

12

12

12

12

Z軸快速進給

m/min

10

10

10

10

切削進給

mm/min

0.001-2000

0.001-2000

0.001-2000

0.001-2000

手動進給

m/min

0-10

0-10

0-10

0-10

刀具自動交換裝置

刀位數

12支刀位

16支刀位

刀柄型式

7/24 taper BT-50

最大刀具尺寸

mm

280W*150T*400L

最大刀具重量

kg

50

50

50

50

最大刀具載重

kg

360

360

換刀時間

sec

5

40

40

5

刀塔　

刀貝臺形式　

轉塔式5分度

轉塔式5分度

外徑（內徑）刀柄尺寸

mm

□32*32（φ63）

□32*32（φ63）

主軸馬達

主軸馬達

kw

30/37(α30）

30/37(α30）

30/37(α30）

37/45(α40）

#2主軸馬達

kw

7.5/11(α8）

X軸伺服馬達

kw

7(α30i）

Z軸伺服馬達

kw

9(α40iβ）

CF軸伺服馬達

kw

7(α30i）

切削液泵用馬達

0.18

0.18

0.18

0.18

電力規格

AC220±10%.60Hz±5Hz

動力需求

KVA

80

80

80

65

占地面積

mm

3800*4400

4000*4600

機械重量

kg

20000

20000

21000

22000

精度

mm

定位精度：±0.007/500,重復精度：±0.005
C軸定位精度：±7.5″/360°，C軸重復精度：±5″

機械標準規格

單位

YV-1200ATC

YV-1200ATC+C

YV-1600A

YV-1600ATC

YV-1600ATC+C

機械能力容量

盤面直徑

mm

φ1250

φ1250

φ1600

φ1600

φ1600

最大旋轉直徑

mm

φ1600

φ1600

φ2000

φ2000

φ2000

最大切削直徑

mm

φ1350

φ1350

φ1800

φ1800

φ1800

最大切削高度

mm

1200

1200

1200

1200

1200

最大加工物重量

kg

5000

5000

8000

8000

8000

移動量

左右（X）軸行程

mm

935

935

1615

1225

1225

上下（Z）軸行程

mm

900

900

900

900

900

橫梁上下行程

mm

800

800

800

800

800

主軸

主軸轉速

低速

rpm

2-108

2-108

2-62

2-62

2-62

高速

rpm

108-350

108-350

64-250

64-250

64-250

2#主軸轉速

低速

rpm

2-1200

2-1200

高速

rpm

1200-2400

1200-2400

主軸最大扭力

N.m

8200（836）

19600（2000）

進給速度

X軸快速進給

m/min

12

12

12

12

12

Z軸快速進給

m/min

10

10

10

10

10

切削進給

mm/min

0.001-2000

0.001-2000

0.001-2000

0.001-2000

0.001-2000

手動進給

m/min

0-10

0-10

0-10

0-10

0-10

刀具自動交換裝置

刀位數

12支刀位

16支刀位

12支刀位

12支刀位

刀柄型式

7/24 taper BT-50

7/24 taper BT-50

最大刀具尺寸

mm

280W*150T*400L

280W*150T*400L

最大刀具重量

kg

50

50

50

50

50

最大刀具載重

kg

360

360

360

360

換刀時間

sec

40

40

5

40

40

刀塔　

刀貝臺形式

轉塔式5分度

外徑（內徑）刀柄尺寸

mm

□32*32（φ63）

主軸馬達

主軸馬達

kw

37/45(α40）

37/45(α40）

37/45(α40）

37/45(α40）

37/45(α40）

#2主軸馬達

kw

7.5/11(α8）

7.5/11(α8）

X軸伺服馬達

kw

7(α30i）

Z軸伺服馬達

kw

9(α40iβ）

CF軸伺服馬達

kw

7(α30i）

7(α30i）

切削液泵用馬達

0.18

0.18

0.18

0.18

0.18

桶容量

油壓桶

L

130

切削水桶

L

400

潤滑郵桶

L

4.6

電力規格

AC220±10%.60Hz±5Hz

動力需求

KVA

65

65

65

65

65

占地面積

mm

4000*4600

5550*5200

機械重量

kg

22000

23000

24000

24000

25000

精度

mm

定位精度：±0.007/500,重復精度：±0.005

C軸定位精度：±7.5″/360°，C軸重復精度：±5″
