大、薄、重，不規則形狀的加工物，易於加工與上下料。
 因工作自重，所以工件與治具能確實密合，工件裝卸時間短且穩定。
 沒有臥車夾持時自重慣性，導致真圓度差問題。
 多功能設計有最佳操作，及最低投資成本風險。

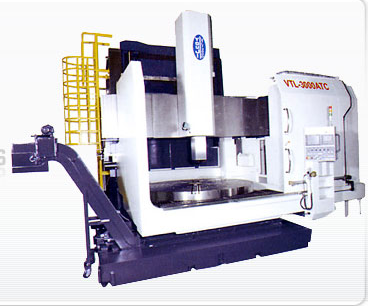

 立式CNC車床系列，係特別針對高精度、高穩定度、高剛性、超重切削、高效率及非對稱性工件而設計。

 傑出高剛性結構設計，提供超重切削之機械性能，可達最小加工誤差值，及其穩定性可延長刀具壽命。

 使用FANUC高馬力扭力主軸馬達，結合德國ZF二段變速箱，使本機同時具有高扭矩及高轉速能力，將車削功能發揮淋漓盡致。

 交叉滾柱軸承，提供超強軸向徑向負荷，此種軸承可確保長時間重切削，有極佳精度、穩定性、低摩擦、良好散熱性及堅固主軸支撐力。

 立柱採組合式箱型設計，可提供滑臺在重切削時強大支撐力，運輸拆解時更增加其便利性。

 X軸為箱型結構滑臺，經適當熱處理，滑動面上結合耐磨片(Turcite B)，組立成高精度低摩擦之精密滑臺組。

 VTL系列立式CNC車床經油機公司嚴格品質管制及模擬各種切削條件嚴格測試後，方交予客戶。

機械標準規格

單位

VTH3000ATC

VTH3000ATC-I

VTH3000ATC-II

VTH3000ATC+C

機械能力容量

盤面直徑

mm

φ3000

φ3000

φ3000

φ3000

最大旋徑

mm

φ3600

φ3600

φ3600

φ3600

最大切削直徑

mm

φ3400

φ3400

φ3400

φ3400

最大切削高度

mm

1800

2200

2800

1800

最大工作盤載重

kg

45000

45000

45000

45000

移動量

左右（X軸）行程

mm

-1500，+1825

上下（Z軸）行程

mm

1500

1500

1800

1500

橫梁上下行程

mm

1000

1400

2000

1000

主軸（FANUC馬達）

主軸轉速

一檔

min-1

1~37

1~37

1~37

1~37

二檔

min-1

37~75

37~75

37~75

37~75

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

67330(6870)

主軸（SIEMENS馬達）

主軸轉速

低速檔

min-1

1-43

1-43

1-43

1-43

高速擋

min-1

43-75

43-75

43-75

43-75

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

69610(7100)

進給速度

X軸快速進給

m/min

6

6

6

6

Z軸快速進給

m/min

10

10

10

10

切削進給

mm/min

1-2000

1-2000

1-2000

1-2000

手動進給

m/min

0-6

0-6

0-6

0-6

自動刀具交換裝置

刀位數

16

刀柄型式

7/24 taperBT-60(選配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀庫載重

kg

1200(800)

換刀時間（刀對刀）

sec

60

控制器

FANUC 18i-T(選配 SIEMENS 840D)

FANUC馬達

主軸馬達

kw

60/75(α40Hvi）

動力副主軸馬達

kw

N/A

N/A

N/A

11/15(α12Hvi）

X軸伺服馬達

kw

5.5(α40Hvis）

Z軸伺服馬達

kw

5.5(α40Hvis）

CF軸伺服馬達

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

120

120

120

120

SIEMENS 馬達（選配）

主軸馬達

kw

60/84(1PH7186-2NE03-0CC2)

動力副主軸馬達

kw

N/A

N/A

N/A

11/15

X軸伺服馬達

kw

8.2(1FK7105)

Z軸伺服馬達

kw

8.2(1FK7105)

CF軸伺服馬達

kw

N/A

N/A

N/A

8.2(1FK7105)

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

130

130

130

150

機械尺寸（大約值）

占地面積

mm

7750*5700

機械高度

mm

6950

7350

7950

6950

機械重量

kg

69000

75000

78000

70000

機械標準規格

單位

VTH4000ATC

VTH4000ATC-I

VTH4000ATC-II

VTH4000ATC+C

機械能力容量

盤面直徑

mm

φ4000

φ4000

φ4000

φ4000

最大旋徑

mm

φ4800

φ4800

φ4800

φ4800

最大切削直徑

mm

φ4500

φ4500

φ4500

φ4500

最大切削高度

mm

1800

2200

2800

1800

最大工作盤載重

kg

60000

60000

60000

60000

移動量

左右（X軸）行程

mm

-2000，+2500

上下（Z軸）行程

mm

1500

1500

1800

1500

橫梁上下行程

mm

1000

1400

2000

1000

主軸（FANUC馬達）

主軸轉速

一檔（低速檔）

min-1

1~17

1~17

1~17

1~17

二檔（高速檔）

min-1

17~40

17~40

17~40

17~40

三檔

min-1

40~60

40~60

40~60

40~60

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

114000(11630)

主軸（SIEMENS馬達）

主軸轉速

低速檔

min-1

1~31

1~31

1~31

1~31

高速擋

min-1

31~60

31~60

31~60

31~60

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

106800(10890)

進給速度

X軸快速進給

m/min

6

6

6

6

Z軸快速進給

m/min

10

10

10

10

切削進給

mm/min

1-2000

1-2000

1-2000

1-2000

手動進給

m/min

0-6

0-6

0-6

0-6

自動刀具交換裝置

刀位數

16

刀柄型式

7/24 taperBT-60(選配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀庫載重

kg

1200(800)

換刀時間（刀對刀）

sec

60

控制器

FANUC 18i-T(選配 SIEMENS 841D)

FANUC馬達

主軸馬達

kw

100(α100Hvi）

動力副主軸馬達

kw

N/A

N/A

N/A

22/26(α22Hvi）

X軸伺服馬達

kw

5.5(α40Hvis）

Z軸伺服馬達

kw

5.5(α40Hvis）

CF軸伺服馬達

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

145

145

145

205

SIEMENS 馬達（選配）

主軸馬達

kw

100/140(1PH7224-2NF03-0CC2)

動力副主軸馬達

kw

N/A

N/A

N/A

17/22.5

X軸伺服馬達

kw

8.2(1FK7105)

Z軸伺服馬達

kw

8.2(1FK7105)

CF軸伺服馬達

kw

N/A

N/A

N/A

8.2

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

200

200

200

235

機械尺寸（大約值）

占地面積

mm

7750*5700

機械高度

mm

6950

7350

7950

6950

機械重量

kg

79000

85000

88000

80000

機械標準規格

單位

VTH5000ATC

VTH5000ATC-I

VTH5000ATC-II

VTH5000ATC+C

機械能力容量

盤面直徑

mm

φ5000

φ5000

φ5000

φ5000

最大旋徑

mm

φ6400

φ6400

φ6400

φ6400

最大切削直徑

mm

φ5900

φ5900

φ5900

φ5900

最大切削高度

mm

2200

2800

3200

2200

最大工作盤載重

kg

100000

100000

100000

100000

移動量

左右（X軸）行程

mm

-2500，+3100

上下（Z軸）行程

mm

1500

1500

2000

1500

橫梁上下行程

mm

1400

2000

2400

1400

主軸（FANUC馬達）

主軸轉速

一檔（低速檔）

min-1

1~12

1~17

1~17

1~17

二檔（高速檔）

min-1

12~27

12~27

12~27

12~27

三檔

min-1

27~40

27~40

27~40

27~40

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

180500(18410)

主軸（SIEMENS馬達）

主軸轉速

低速檔

min-1

1~20

1~20

1~20

1~20

高速擋

min-1

20~40

20~40

20~40

20~40

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

169100(17250)

進給速度

X軸快速進給

m/min

6

6

6

6

Z軸快速進給

m/min

10

10

10

10

切削進給

mm/min

1-2000

1-2000

1-2000

1-2000

手動進給

m/min

0-6

0-6

0-6

0-6

自動刀具交換裝置

刀位數

16

刀柄型式

7/24 taperBT-60(選配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀庫載重

kg

1200(800)

換刀時間（刀對刀）

sec

60

控制器

FANUC 18i-T(選配 SIEMENS 842D)

FANUC馬達

主軸馬達

kw

100(α100Hvi）

動力副主軸馬達

kw

N/A

N/A

N/A

22/26(α22Hvi）

X軸伺服馬達

kw

5.5(α40Hvis）

Z軸伺服馬達

kw

5.5(α40Hvis）

CF軸伺服馬達

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

145

145

145

205

SIEMENS 馬達（選配）

主軸馬達

kw

100/140(1PH7224-2NF03-0CC2)

動力副主軸馬達

kw

N/A

N/A

N/A

17/22.5

X軸伺服馬達

kw

8.2(1FK7105)

Z軸伺服馬達

kw

8.2(1FK7105)

CF軸伺服馬達

kw

N/A

N/A

N/A

8.2

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

200

200

200

235

機械尺寸（大約值）

占地面積

mm

15380*8000

機械高度

mm

8450

9050

9450

8450

機械重量

kg

84000

90000

93000

85000

機械標準規格

單位

VTH6000ATC

VTH6000ATC-I

VTH6000ATC-II

VTH6000ATC+C

機械能力容量

盤面直徑

mm

φ6000

φ6000

φ6000

φ6000

最大旋徑

mm

φ7400

φ7400

φ7400

φ7400

最大切削直徑

mm

φ6900

φ6900

φ6900

φ6900

最大切削高度

mm

2200

2800

3200

2200

最大工作盤載重

kg

100000

100000

100000

100000

移動量

左右（X軸）行程

mm

-3000，+3700

上下（Z軸）行程

mm

1500

1500

2000

1500

橫梁上下行程

mm

1400

2000

2400

1400

主軸（FANUC馬達）

主軸轉速

一檔（低速檔）

min-1

1~6

1~6

1~6

1~6

二檔（高速檔）

min-1

6~13

6~13

6~13

6~13

三檔

min-1

13~20

13~20

13~20

13~20

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

380000(38770)

主軸（SIEMENS馬達）

主軸轉速

低速檔

min-1

1~10

1~10

1~10

1~10

高速擋

min-1

10~20

10~20

10~20

10~20

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

356000(36320)

進給速度

X軸快速進給

m/min

6

6

6

6

Z軸快速進給

m/min

10

10

10

10

切削進給

mm/min

1-2000

1-2000

1-2000

1-2000

手動進給

m/min

0-6

0-6

0-6

0-6

自動刀具交換裝置

刀位數

16

刀柄型式

7/24 taperBT-60(選配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀庫載重

kg

1200(800)

換刀時間（刀對刀）

sec

60

控制器

FANUC 18i-T(選配 SIEMENS 843D)

FANUC馬達

主軸馬達

kw

100(α100Hvi）

動力副主軸馬達

kw

N/A

N/A

N/A

22/26(α22Hvi）

X軸伺服馬達

kw

5.5(α40Hvis）

Z軸伺服馬達

kw

5.5(α40Hvis）

CF軸伺服馬達

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

145

145

145

205

SIEMENS 馬達（選配）

主軸馬達

kw

100/140(1PH7224-2NF03-0CC2)

動力副主軸馬達

kw

N/A

N/A

N/A

17/22.5

X軸伺服馬達

kw

8.2(1FK7105)

Z軸伺服馬達

kw

8.2(1FK7105)

CF軸伺服馬達

kw

N/A

N/A

N/A

8.2

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

200

200

200

235

機械尺寸（大約值）

占地面積

mm

16500*9000

機械高度

mm

8450

9050

9450

8450

機械重量

kg

94000

100000

103000

95000

機械標準規格

單位

VTH8000ATC

VTH8000ATC-I

VTH8000ATC-II

VTH8000ATC+C

機械能力容量

盤面直徑

mm

φ8000

φ8000

φ8000

φ8000

最大旋徑

mm

φ9400

φ9400

φ9400

φ9400

最大切削直徑

mm

φ8900

φ8900

φ8900

φ8900

最大切削高度

mm

2200

2800

3200

2200

最大工作盤載重

kg

120000

120000

120000

120000

移動量

左右（X軸）行程

mm

-4000，+4900

上下（Z軸）行程

mm

1500

1500

2000

1500

橫梁上下行程

mm

1400

2000

2400

1400

主軸（FANUC馬達）

主軸轉速

一檔（低速檔）

min-1

1~3

1~3

1~3

1~3

二檔（高速檔）

min-1

3~7

3~7

3~7

3~7

三檔

min-1

7~10

7~10

7~10

7~10

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

807500(82390)

主軸（SIEMENS馬達）

主軸轉速

低速檔

min-1

1~5

1~5

1~5

1~5

高速擋

min-1

5~10

5~10

5~10

5~10

動力副主軸轉速

低速檔

min-1

N/A

N/A

N/A

1~1200

高速擋

min-1

N/A

N/A

N/A

1200~2400

主軸最大扭力

N.m

756500(77190)

進給速度

X軸快速進給

m/min

6

6

6

6

Z軸快速進給

m/min

10

10

10

10

切削進給

mm/min

1-2000

1-2000

1-2000

1-2000

手動進給

m/min

0-6

0-6

0-6

0-6

自動刀具交換裝置

刀位數

16

刀柄型式

7/24 taperBT-60(選配BT-50)

最大刀具尺寸

mm

390W*155T*400L(310W*125T*400L)

最大刀具重量

kg

80(50)

最大刀庫載重

kg

1200(800)

換刀時間（刀對刀）

sec

60

控制器

FANUC 18i-T(選配 SIEMENS 844D)

FANUC馬達

主軸馬達

kw

100(α100Hvi）

動力副主軸馬達

kw

N/A

N/A

N/A

22/26(α22Hvi）

X軸伺服馬達

kw

5.5(α40Hvis）

Z軸伺服馬達

kw

5.5(α40Hvis）

CF軸伺服馬達

kw

N/A

N/A

N/A

5.5(α40Hvis）

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

145

145

145

205

SIEMENS 馬達（選配）

主軸馬達

kw

100/140(1PH7224-2NF03-0CC2)

動力副主軸馬達

kw

N/A

N/A

N/A

17/22.5

X軸伺服馬達

kw

8.2(1FK7105)

Z軸伺服馬達

kw

8.2(1FK7105)

CF軸伺服馬達

kw

N/A

N/A

N/A

8.2

切削水泵用馬達

kw

3

3

3

3

動力需求

KVA

200

200

200

235

機械尺寸（大約值）　

占地面積

mm

16500*9000

機械高度

mm

9450

10050

10450

9450

機械重量

kg

109000

115000

118000

110000
