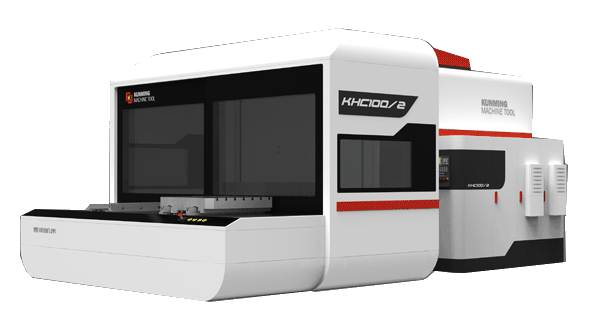

KHC系列臥式加工中心：

KHC系列臥式加工中心，是集現代機、電、光、液、氣和信息技術為一體的高科技產品，其性能優良、工藝適應性廣泛、精度高、可靠性高、生產效率高。工件一次裝夾后可連續完成銑、鏜、鉆、擴、鉸及攻絲等多種工序的粗、精加工。適用于箱體零件、盤件、雜件及模具等復雜零件的加工，是航天、航空、軍工、汽車、環保、模具等行業理想加工設備。

結構特點：

· 結構形式：KHC系列為整體床身三點支撐結構，移動立柱，正掛主軸箱。機床整體結構緊湊、熱變形小、剛性高、精度高。

· 基礎件：床身、立柱、滑座及工作臺等大件材質均為優質鑄鐵，經時效處理。床身為封閉的箱型結構，雙壁門式立柱，前后敞開、左右對稱，便于散熱和熱應力均勻，使機床具有整體較高的剛度。

· XYZ三個直線運動坐標的導軌均為滾柱直線導軌，具有耐磨損、吸震性好、動靜摩擦系數差異小、坐標軸動態性能優良等特點?；剞D(zhuǎn)運動B坐標為貼塑導軌，具有摩擦系數小、耐磨損、吸震性好、坐標回轉精度穩定等特點。

· 平衡機構：主軸箱采用液壓油缸平衡，快速響應特點好。

技術參數：

項目	單位	KHC50	KHC63	KHC80	KHC8100/2
工作臺尺寸(寬×長）	mm	500ⅹ500	630ⅹ630	800ⅹ800	1000*1000
工作臺個數		2（選配option：1）
工作臺最大承重	kg	800	1200	2000	3000
主軸直徑	mm	100	100（選配option：110）		100
主軸錐孔		ISO50/HSK-A63	ISO50	ISO50	ISO50
主軸最大轉速	r/min	20-6000/20-18000	20-6000		固定主軸：10-5000
主軸電機功率	Kw	12/25	22/26	22/26	22/30
主軸最大扭矩	N．m	610/130	750/770		1050
主軸軸向最大抗力	N	7000	7000	10000	12000
工作臺行程	mm	800	900	1150	1600(選配option:2000)
主軸箱垂直行程	mm	700	900	1100	1400
立柱行程	mm	800	1000	1400	1400
工作臺回轉（B）		360°
進給速度范圍	mm/min r/min	1-24000 0.003-5	1-24000 0.003-5	1-24000 0.003-4	1-6000 0.003-2.5
速移動速度	mm/min r/min	24000 (選配option：40000) 5(選配option:10)	24000 (選配option：40000) 5(選配option:10)	24000 (選配option：40000) 5(選配option:6)	24000 3
定位精度	mm	標準（X/Y/Z）:0.01或±0.004 (B):7″或±3.5″ 精密（X/Y/Z）:0.006或±0.003 (B):5″或±2.5″	標準（X/Y/Z）:0.01或±0.004 (B):8″或±4″ 精密（X/Y/Z）:0.006或±0.003 (B):5″或±2.5″	標準（X/Y/Z）:0.012或±0.005 (B):8″或±4″ 精密（X/Y/Z）:0.008或±0.004 (B):6″或±3″	X/Y/Z：0.012 B：4″
刀庫容量	把	24（可選：32、40、60）	40（可選：60、80）
數控系統		FANUC 0i(可選 FANUC 32i、SIEMENS 828D、 SIEMENS 840D SL)			SIEMENS 840D SL (可選 FANUC 32i)
電氣總?cè)萘?/span>	Kva	85	90	100	100
機床外形尺寸	Mm	700039003200	750045003500	800060004200	870054004400
機床重量	Kg	18000	22000	24000	32000
