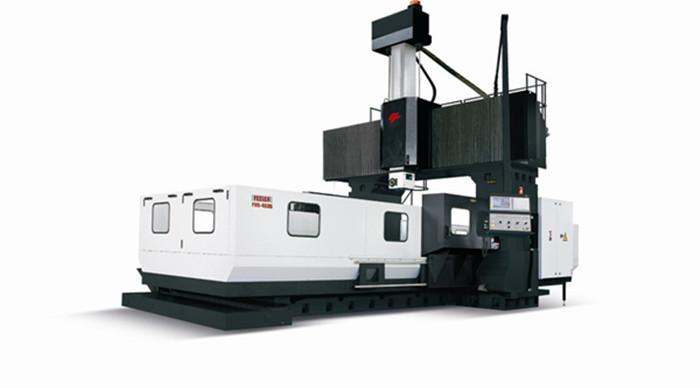

FV5系列數控龍門鏜銑床
產品簡介：CNC龍門型五面加工中心，高效率高精度。以最佳化的龍門型結構設計，
高精密的五面加工主軸頭締造加工效率與精度的極致。提供大型工件加工的重切削能力。垂直精度保證、主軸頭高剛性、立臥兩用
刀庫，換刀時間極短、五面加工一次完成、德國ZF齒輪箱、德國MAYR聯軸器。
主要技術參數：
| 型號 | 單位 | FV5-4535 | FV5-5535 | FV5-7235 | |||
| 工作臺 |
|
| |||||
| 工作臺尺寸 | mm | 4000×2500 | 5000×2500 | 6000×25 | |||
| T型槽（寬×槽數×節距） | mm |
| 22×13×200 |
| |||
| 工作臺最大荷重 | kg | 14000 | 18000 | 20000 | |||
| 行程 |
|
|
|
| |||
| X軸行程 | mm | 4500 | 5500 | 7200 | |||
| Y軸行程 | mm | 3500 | |||||
| Z軸行程 | mm | 1100 | |||||
| 距離 |
|
| |||||
| 雙柱間距離 | mm | 3000 | |||||
| 主軸鼻端至工作臺距離 | mm | 立式主軸270-1370(600-1700) | |||||
| 主軸中心至立柱軌面距離 | mm | 臥式主軸480-1580（738-1838） | |||||
| 主軸 |
|
| |||||
| 主軸孔錐度、刀柄 |
| ISO.BT50 | |||||
| 主軸轉速（高低擋） | rpm | 3000 | |||||
| 主軸馬達（30分鐘定格/連續） | HP | 20/25 | |||||
| 進給率 |
|
| |||||
| 快速進給X/Y軸 | mm/min | 10/12 | |||||
| 快速進給Z軸 | mm/min | 10 | |||||
| 切削進給 | mm/min | 5000 | |||||
| 最小輸入單位 | mm | 0.001 | |||||
| 刀庫 |
|
| |||||
| 刀庫容量 | 支 | 60（90） | |||||
| 最大刀具直徑/鄰刀空直徑 | mm | Φ125/Φ250 | |||||
| 最大刀具長度 | mm | 400 | |||||
| 最大刀具重量 | kg | 25 | |||||
| 刀具選擇方式 |
| 固定刀號 | |||||
| 換刀時間刀對刀 | sec | 立式換刀18秒，臥式換刀13秒 | |||||
| 冷卻與潤滑系統 |
|
| |||||
| 切削冷卻油箱容量 | L | 1400（含副水箱） | |||||
| 油壓箱容量 | L | 250 | |||||
| 潤滑油箱油容量 | L | 8×2 | |||||
| 精度 |
|
| |||||
| 定位精度 | mm | JISB6201 0.01/300，VDI3441P=0.03 | |||||
| 重復精度 | mm | ±0.01VDI3441Ps=0.02 | |||||
| 其他 |
|
| |||||
| 氣壓單元壓力要求 | Kg/cm2 | 6 | |||||
| 油壓單元壓力要求 | Kg/cm2 | 70 | |||||
| 鏈接電力 | KVA | 50 | |||||
| 占地面積 | mm | 11149×7552 | 13149×7552 | 16948×7552 | |||
| 機械高度 | mm | 6878(7208) | |||||
| 機械凈重 | kg | 65000 | 75000 | 85000 | |||
| CNC控制器 |
| 發那科、三菱、西門子、海德漢 | |||||
| 型號 | 單位 | FV5-4542 | FV5-5542 | FV5-7242 | |||
| 工作臺 |
|
| |||||
| 工作臺尺寸 | mm | 4000×3000 | 5000×3500 | 6000×3000 | |||
| T型槽（寬×槽數×節距） | mm |
| 22×15×200 |
| |||
| 工作臺最大荷重 | kg | 14000 | 18000 | 20000 | |||
| 行程 |
|
|
|
| |||
| X軸行程 | mm | 4500 | 5500 | 7200 | |||
| Y軸行程 | mm | 4150 | |||||
| Z軸行程 | mm | 1100 | |||||
| 距離 |
|
| |||||
| 雙柱間距離 | mm | 3500 | |||||
| 主軸鼻端至工作臺距離 | mm | 立式主軸270-1370(600-1700) | |||||
| 主軸中心至立柱軌面距離 | mm | 臥式主軸480-1580（738-1838） | |||||
| 主軸 |
|
| |||||
| 主軸孔錐度、刀柄 |
| ISO.BT-50 | |||||
| 主軸轉速（高低擋） | rpm | 3000 | |||||
| 主軸馬達（30分鐘定格/連續） | HP | 20/25 | |||||
| 進給率 |
|
| |||||
| 快速進給X/Y軸 | mm/min | 10/12 | |||||
| 快速進給Z軸 | mm/min | 10 | |||||
| 切削進給 | mm/min | 5000 | |||||
| 最小輸入單位 | mm | 0.001 | |||||
| 刀庫 |
|
| |||||
| 刀庫容量 | 支 | 60（90） | |||||
| 最大刀具直徑/鄰刀空直徑 | mm | Φ125/Φ250 | |||||
| 最大刀具長度 | mm | 400 | |||||
| 最大刀具重量 | kg | 25 | |||||
| 刀具選擇方式 |
| 固定刀號 | |||||
| 換刀時間刀對刀 | sec | 立式換刀18秒，臥式換刀13秒 | |||||
| 冷卻與潤滑系統 |
|
| |||||
| 切削冷卻油箱容量 | L | 1420（含副水箱） | |||||
| 油壓箱容量 | L | 250 | |||||
| 潤滑油箱油容量 | L | 8×2 | |||||
| 精度 |
|
| |||||
| 定位精度 | mm | JISB6201 0.01/300，VDI3441P=0.03 | |||||
| 重復精度 | mm | ±0.01VDI3441Ps=0.03 | |||||
| 其他 |
|
| |||||
| 氣壓單元壓力要求 | Kg/cm2 | 6 | |||||
| 油壓單元壓力要求 | Kg/cm2 | 70 | |||||
| 鏈接電力 | KVA | 50 | |||||
| 占地面積 | mm | 11149×8052 | 13149×8052 | 16948×8052 | |||
| 機械高度 | mm | 5878(7208) | |||||
| 機械凈重 | kg | 68000 | 78000 | 88000 | |||
| CNC控制器 |
| 發那科、三菱、西門子、海德漢 | |||||
