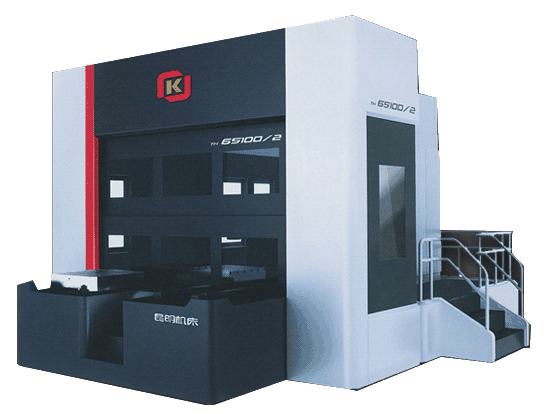

TH65系列臥式加工中心：

TH65系列臥式加工中心，是集現代機、電、光、液、氣和信息技術為一體的高科技產品，其性能優良、工藝適應性廣泛、精度高、可靠性高、生產效率高。工件一次裝夾后可連續完成銑、鏜、鉆、擴、鉸及攻絲等多種工序的粗、精加工。適用于箱體零件、盤件、雜件及模具等復雜零件的加工，是航天、航空、軍工、汽車、環保、模具等行業理想加工設備。

結構特點：

· 結構形式：TH65系列總體布局為臥式刨臺，前后床身分離呈T字型結構，移動立柱，正掛主軸箱。

· 導軌結構：XYZ三個直線運動坐標的導軌均為寬尺寸淬硬復合式（滾動滑動）矩形鑲鋼導軌?；剞D(zhuǎn)運動B坐標為貼塑導軌，具有摩擦系數小、耐磨損、吸震性好、坐標回轉精度穩定等特點。

· 平衡機構：主軸箱采用帶導向裝置的重錘平衡，保證李主軸箱沿立柱上下運動的平穩性，并設有安全緩沖裝置。

技術參數：

項目	單位	TH65100	TH65100/2	TH65125	TH65125/2
工作臺尺寸(寬×長）	mm	1000ⅹ1000	1000ⅹ1200	1250ⅹ1250	1250ⅹ1250
工作臺個數		1	2	1	2
工作臺最大承重	kg	3000	3000	4000	3500
主軸直徑	mm	100/110/130
主軸錐孔		ISO50	ISO50	ISO50	ISO50
主軸最大轉速	r/min	固定主軸、圓滑枕：10-3000 主軸移動：10-2500
主軸電機功率	Kw	22/30	22/30	22/30	22/30
主軸最大扭矩	N．m	1050(固定主軸、圓滑枕) /1100（主軸移動）
主軸軸向最大抗力	N	12000	12000	12000	12000
工作臺行程	mm	1600（2000 2500 3000）	1600（2000 2500 3000）	2000（2500 3000）	2000（2500 3000）
主軸箱垂直行程	mm	1200（1600）
立柱行程	mm	1200（1400）
選項：主軸軸向行程		400（選配500）
選項：圓滑枕軸向行程		400（選配500）
工作臺回轉（B）		360°
進給速度范圍	mm/min r/min	1-6000 1-3000 0.003-2.5
速移動速度	Mm/min r/min	12000 5000 3
定位精度	Mm	X/Y/Z:0.015 W：0.018 B：8″
刀庫容量	把	40（可選：60、80）
數控系統		SIEMENS 840D SL(可選 FANUC 31i)
電氣總?cè)萘?/span>	Kva	100	100	100		100
機床外形尺寸按基型	Mm	720045004300	870045003500	730045004300		885050004300
機床重量	Kg	28000	32000	30000		33000

技術參數：

項目	單位	TH65140	TH65140/2
工作臺尺寸(寬×長）	mm	1400ⅹ1400	1400ⅹ1400
工作臺個數		1	2
工作臺最大承重	kg	5000	4000
主軸直徑	mm	100/110/130
主軸錐孔		ISO50	ISO50
主軸最大轉速	r/min	固定主軸、圓滑枕：10-3000 主軸移動：10-2500
主軸電機功率	Kw	22/30	22/30
主軸最大扭矩	N．m	1050(固定主軸、圓滑枕) /1100（主軸移動）
主軸軸向最大抗力	N	12000	12000
工作臺行程	mm	2000（2500 3000）	2000（2500 3000）
主軸箱垂直行程	mm	1200（1600）
立柱行程	mm	1200（1400）
選項：主軸軸向行程		400（選配500）
選項：圓滑枕軸向行程		400（選配500）
工作臺回轉（B）		360°
進給速度范圍	mm/min r/min	1-6000 1-3000 0.003-2.5
速移動速度	Mm/min r/min	12000 5000 3
定位精度	Mm	X/Y/Z:0.015 W：0.018 8″
刀庫容量	把	40（可選：60、80）
數控系統		SIEMENS 840D SL(可選 FANUC 31i)
電氣總?cè)萘?/span>	Kva	100	100
機床外形尺寸按基型	Mm	750050004300	900050004300
機床重量	Kg	32000	34000
