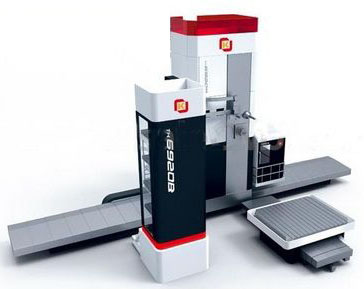

復合導軌TK69系列
· TK69系列機床配置德國西門子公司840D SL 系統、日本FANUC31i系統，并可配置高性價比的西班牙FAGOR系統。
· TK69系統機床性能優良，加工工藝范圍廣泛和生產效率高。一次裝夾可完成鉆孔、擴孔、鏜孔、切溝槽、以及平面的銑削加工。特別是與多種特殊附件配合使用，能夠進一步大機床的工藝加工范圍，與數控回轉工作臺及AC兩軸萬能銑頭配合使用，能實現五軸聯動。機床既可加工坐標精度較高的孔系，也可以加工大直徑孔系。廣泛應用于航空、航天、船舶、能源、國防軍工、軌道交通、冶金、工程機械等領域。
· TK69系列機床具有剛性好、精度高、可靠性強、操作及維護保養方便、具有良好防護性能人體工程學外觀等特點。
機床可以選配刀具、附件自動更改功能，以及刀具內、外冷功能。
技術參數：
| 技術規格 | 單位 | TJK6913 | TK6913 TH6913 | TJK6916C | TK6916C TH6916C | TJK6916A |
| 鏜軸直徑 | mm | 130 | 130 | 160 | 160 | 160 |
| 銑軸端部直徑 | Mm | 221.44 | 221.44 | 240 | 240 | 260 |
| 主軸錐孔 |
| ISO 50 | ISO 50 | ISO 50 | ISO 50 | ISO 50 |
| 主軸轉速 | r/min | 2~1500 | 2~1500 | 2~1500 | 2~1500 | 2~1000 |
| 主軸電機功率 | kW | 37 | 37 | 51 | 51 | 55 |
| 鏜軸最大扭矩 | Nm | 2500 | 2500 | 2500 | 2500 | 5000 |
| 鏜軸軸向最大抗力 | N | 25000 | 25000 | 25000 | 25000 | 50000 |
| 銑軸最大扭矩 | Nm | 3150 | 3150 | 4350 | 4350 | 11000 |
| 滑枕截面尺寸（寬*長） | mm | 420*480 | 420*480 | 420*480 | 420*480 | 480*580 |
| 立柱橫向行程(X) | mm | 6000 | 6000 | 6000 | 6000 | 8000 |
| 主軸箱垂直行程 (Y) | mm | 2000 | 2000 | 2000 | 2000 | 3000 |
| 滑枕軸向行程(Z) | mm | 800 | 800 | 800(1000) | 800(1000) | 1100 |
| 鏜軸軸向行程(W) | mm | 800 | 800 | 800 | 800 | 900 |
| 數控系統配置 |
| FAGOR8070M | SIEMENS 840D SL | FAGOR8070M | SIEMENS 840D SL | FAGOR8070M |
技術參數:
| 技術規格 | 單位 | TK6916A TH6916A | TKS6916 | TJK6920A | TK6920A TH6920A | TK6922A TH6922A |
| 鏜軸直徑 | mm | 160 | 160 | 200 | 200 | 225 |
| 銑軸端部直徑 | Mm | 260 | 260 | 300 | 300 | 380 |
| 主軸錐孔 |
| ISO 50 | ISO 50 | ISO 60 | ISO 60 | ISO 60 |
| 主軸轉速 | r/min | 2~1250 | 10~2000 | 2~1000 | 2~1250 | 2~1000 |
| 主軸電機功率 | kW | 51 | 51 | 55 | 60 | 71 |
| 鏜軸最大扭矩 | Nm | 5000 | 2600 | 6000 | 6000 | 7000 |
| 鏜軸軸向最大抗力 | N | 50000 | 25000 | 55000 | 55000 | 60000 |
| 銑軸最大扭矩 | Nm | 11000 | 2600 | 12000 | 12000 | 15000 |
| 滑枕截面尺寸（寬*長） | mm | 480*580 | 450*450 | 480*580 | 480*580 | 580*700 |
| 立柱橫向行程(X) | mm | 8000 | 6000 | 10000 | 10000 | 12000 |
| 主軸箱垂直行程 (Y) | mm | 3000 | 3000 | 4000 | 4000 | 5000 |
| 滑枕軸向行程(Z) | mm | 1100 | 1000 | 1200 | 1200 | 1250 |
| 鏜軸軸向行程(W) | mm | 900 | 800 | 1200 | 1200 | 1250 |
| 數控系統配置 |
| SIEMENS 840D SL | SIEMENS 840D SL | FAGOR8070M | SIEMENS 840D SL | SIEMENS 840D SL |
靜壓導軌TK69系列
· TK69系列機床配置德國西門子公司840D SL 系統，并可配置高性價比的西班牙FAGOR系統。
· TK69系統機床性能優良，加工工藝范圍廣泛和生產效率高。一次裝夾可完成鉆孔、擴孔、鏜孔、切溝槽、以及平面的銑削加工。特別是與多種特殊附件配合使用，能夠進一步大機床的工藝加工范圍，與數控回轉工作臺及AC兩軸萬能銑頭配合使用，能實現五軸聯動。機床既可加工坐標精度較高的孔系，也可以加工大直徑孔系。廣泛應用于航空、航天、船舶、能源、國防軍工、軌道交通、冶金、工程機械等領域。
· TK69系列機床具有剛性好、精度高、可靠性強、操作及維護保養方便、具有良好防護性能人體工程學外觀等特點。
· 機床可以選配刀具、附件自動更改功能，以及刀具內、外冷功能。
技術參數：
| 技術規格 | 單位 | TK6916J TH6916J | TK6920J TH6920J | TK6922J TH6922J | TK6926 |
| 鏜軸直徑 | mm | 160 | 200 | 225 | 260 |
| 銑軸端部直徑 | Mm | 260 | 320 | 360 | 400 |
| 主軸錐孔 |
| ISO 50 | ISO 60 | ISO 60 | ISO 60 |
| 主軸轉速 | r/min | 2~1600 | 2~1400 | 2~1200 | 2~1000 |
| 主軸電機功率 | kW | 60 | 71 | 71 | 129 |
| 鏜軸最大扭矩 | Nm | 5000 | 6000 | 6000 | 8000 |
| 鏜軸軸向最大抗力 | N | 50000 | 60000 | 60000 | 70000 |
| 銑軸最大扭矩 | Nm | 11000 | 15000 | 15000 | 27000 |
| 滑枕截面尺寸（寬*長） | mm | 480*560 | 520*580 | 520*580 | 600*725 |
| 立柱橫向行程(X) | mm | 8000 | 10000 | 10000 | 12000 |
| 主軸箱垂直行程 (Y) | mm | 3000 | 4000 | 5000 | 5000 |
| 滑枕軸向行程(Z) | mm | 1200 | 1400 | 1400 | 1800 |
| 鏜軸軸向行程(W) | mm | 1000 | 1200 | 1200 | 1600 |
| 數控系統配置 |
| SIEMENS 840D SL | SIEMENS 840D SL | SIEMENS 840D SL | SIEMENS 840D SL |
