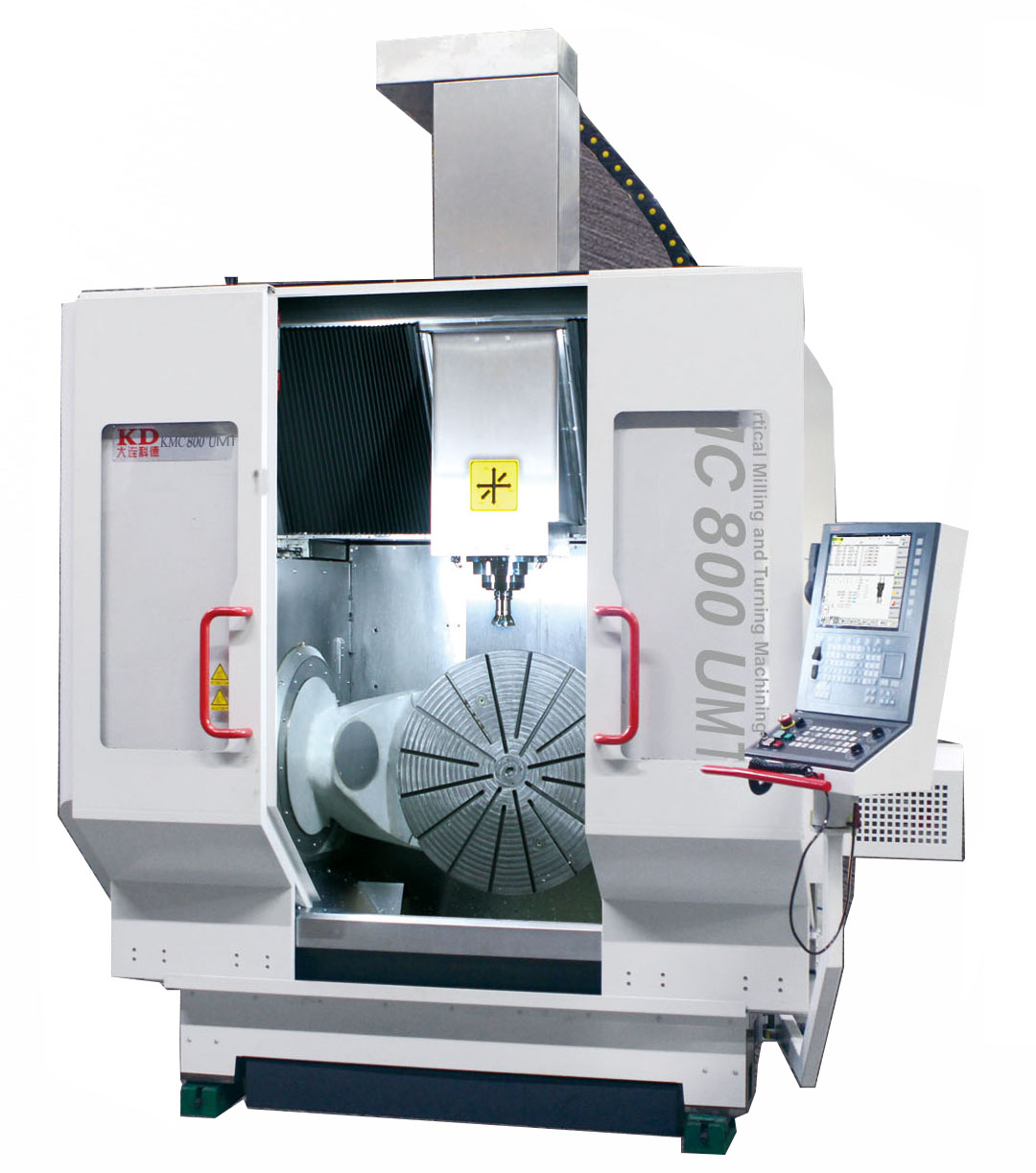

KMC系列立式五軸銑車復合加工中心

機床特點：卓越的動態性能

·改良的龍門框架及整機結構設計

·人造理石床身

·直驅技術

·重心驅動技術

·高動態響應技術

·有限元分析輔助產品研發

·每款設備均有多種工作臺尺寸供選擇

技術參數：

KMC400系列

項目	技術參數	單位	KMC400 V	KMC400 U	KMC400 UMT（帶車削）
加工范圍	最大工件回轉直徑	mm	--	Φ450	Φ450
	工作臺直徑	mm	690′400	Φ450（370′370）	Φ450（370′370）
	最大工件重量	kg	1000	500	500
行程	XYZ行程	mm	400/350/340	400/350/340	400/350/340
	A軸回轉范圍		--	±130°	±130°
	C軸回轉范圍		--	無限制	無限制
主軸	最大扭矩S1/S6	Nm	42/62（5.6/10）	42/62（5.6/10）	42/62（5.6/10）
	最高轉速	rpm	16000（20000）	16000（20000）	16000（20000）
	主軸電機功率	kw	16（7.5）	16（7.5）	16（7.5）
	刀柄		HSK-A63（HSK-A50）	HSK-A63（HSK-A50、BT30）	HSK-A63（HSK-A50）
A軸	驅動方式		--	力矩電機直驅	力矩電機直驅
A軸	驅動扭矩S1/S6	Nm	--	689/1250單驅	689/1250單驅
C軸	驅動方式		--	力矩電機直驅	力矩電機直驅
C軸	驅動扭矩S1/S6	Nm	--	315/582單驅	315/582單驅
最大進給速度	XYZ軸	m/min	48（60）	48（60）	48（60）
	A軸	rpm	--	30	30
	C軸	rpm	--	80	600
控制分辨率	XYZ軸	mm	0.001（0.0001）	0.001（0.0001）	0.001（0.0001）
控制分辨率	C軸		--	0.001（0.0001）	0.001（0.0001）
定位精度	XYZ軸	mm	0.008（0.005）	0.008（0.005）	0.008（0.005）
定位精度	AC軸		--	8’’（5’’）	8’’（5’’）
重復定位精度	XYZ軸	mm	0.005（0.003）	0.005（0.003）	0.005（0.003）
重復定位精度	AC軸		--	5’’（3’’）	5’’（3’’）
刀庫	刀庫容量		22	22	22
	最大刀具直徑	mm	Φ63	Φ63	Φ63
	最大刀具長度	mm	230	230	230
	最大刀具重量	kg	7	7	7
機床重量	整機凈重	t	5	6	6

KMC600系列

項目	技術參數	單位	KMC600 V	KMC600 U	KMC600 UMT（帶車削）
加工范圍	最大工件回轉直徑	mm	--	Φ800	Φ800
	工作臺直徑	mm	1000′660	Φ650′540	Φ650
	最大工件重量	kg	1000	1000	1000（500車削）
行程	XYZ行程	mm	800/650/450	700/650/450	700/650/450
	A軸回轉范圍		--	±130°	±130°
	C軸回轉范圍		--	無限制	無限制
主軸	最大扭矩S1/S6	Nm	42/62（84/125）	42/62（84/125）	42/62（84/125）
	最高轉速	rpm	16000（12000）	16000（12000）	16000（12000）
	主軸電機功率	kw	15.5（30）	15.5（30）	15.5（30）
	刀柄		HSK-A63	HSK-A63	HSK-A63
A軸	驅動方式		--	力矩電機直驅	力矩電機直驅
A軸	驅動扭矩S1/S6	Nm	--	1880/3480	1880/3480
C軸	驅動方式		--	力矩電機直驅	力矩電機直驅
C軸	驅動扭矩S1/S6	Nm	--	860/1620	860/1620
最大進給速度	XYZ軸	m/min	48（60）	48（60）	48（60）
	A軸	rpm	--	30	30
	C軸	rpm	--	80	600（800）
控制分辨率	XYZ軸	mm	0.001（0.0001）	0.001（0.0001）	0.001（0.0001）
控制分辨率	C軸		--	0.001（0.0001）	0.001（0.0001）
定位精度	XYZ軸	mm	0.008（0.005）	0.008（0.005）	0.008（0.005）
定位精度	AC軸		--	8’’（5’’）	8’’（5’’）
重復定位精度	XYZ軸	mm	0.005（0.003）	0.005（0.003）	0.005（0.003）
重復定位精度	AC軸		--	5’’（3’’）	5’’（3’’）
刀庫	刀庫容量		32	32	32
	最大刀具直徑	mm	Φ80	Φ80	Φ80
	最大刀具長度	mm	800	800	800
	最大刀具重量	kg	8	8	8
機床重量	整機凈重	t	11	12	12

KMC800系列

項目	技術參數	單位	KMC800 V	KMC800 U	KMC800 UMT（帶車削）
加工范圍	最大工件回轉直徑	mm	--	Φ1100	Φ1100
	工作臺直徑	mm	1140′805	700′700（Φ625、Φ800）	Φ800（Φ625）
	最大工件重量	kg	1400	1400	1400（700車削）
行程	XYZ行程	mm	940/800/540	800/800/540	800/800/540
	A軸回轉范圍		--	±130°	±130°
	C軸回轉范圍		--	無限制	無限制
主軸	最大扭矩S1/S6	Nm	84/125（114.5/183）	84/125（114.5/183）	84/125（114.5/183）
	最高轉速	rpm	12000（10000）	12000（10000）	12000（10000）
	主軸電機功率	kw	30（24）	30（24）	30（24）
	刀柄		HSK-A63	HSK-A63	HSK-A63
A軸	驅動方式		--	力矩電機直驅	力矩電機直驅
A軸	驅動扭矩S1/S6	Nm	--	2700單驅	2700單驅
C軸	驅動方式		--	力矩電機直驅	力矩電機直驅
C軸	驅動扭矩S1/S6	Nm	--	1240/2300	1490/1950
最大進給速度	XYZ軸	m/min	48（60）	48（60）	48（60）
	A軸	rpm	--	20	20
	C軸	rpm	--	70	600（800）
控制分辨率	XYZ軸	mm	0.001（0.0001）	0.001（0.0001）	0.001（0.0001）
控制分辨率	C軸		--	0.001（0.0001）	0.001（0.0001）
定位精度	XYZ軸	mm	0.008（0.005）	0.008（0.005）	0.008（0.005）
定位精度	AC軸		--	8’’（5’’）	8’’（5’’）
重復定位精度	XYZ軸	mm	0.005（0.003）	0.005（0.003）	0.005（0.003）
重復定位精度	AC軸		--	5’’（3’’）	5’’（3’’）
刀庫	刀庫容量		36	36	36
	最大刀具直徑	mm	Φ125	Φ125	Φ125
	最大刀具長度	mm	230	230	230
	最大刀具重量	kg	10	10	10
附件	無線工件測頭	mm	重復精度±0.003	重復精度±0.003	重復精度±0.003
附件	對刀儀	mm	重復精度±0.003	重復精度±0.003	重復精度±0.003
機床重量	整機凈重	t	14	15	15

KMC1250系列

項目	技術參數	單位	KMC1250 V	KMC1250 U	KMC1250 UMT（帶車削）
加工范圍	最大工件回轉直徑	mm	--	Φ1400	Φ1400
	工作臺直徑	mm	1600′1600	Φ1250′1100	Φ1250
	最大工件重量	kg	3000	3000	3000（2000車削）
行程	XYZ行程	mm	1250/1450/1000	1250/1450/100	1250/1450/100
	A軸回轉范圍		--	±130°	±130°
	C軸回轉范圍		--	無限制	無限制
主軸	最大扭矩S1/S6	Nm	200/300	200/300	200/300
	最高轉速	rpm	12000	12000	12000
	主軸電機功率	kw	56.5	56.5	56.5
	刀柄		HSK-A100	HSK-A100	HSK-A100
A軸	驅動方式		--	力矩電機直驅	力矩電機直驅
A軸	驅動扭矩S1/S6	Nm	--	7200/13200	7200/13200
C軸	驅動方式		--	力矩電機直驅	力矩電機直驅
C軸	驅動扭矩S1/S6	Nm	--	4400/7478	4400/7478
最大進給速度	XYZ軸	m/min	50	50	50
	A軸	rpm	--	15	15
	C軸	rpm	--	40	400
控制分辨率	XYZ軸	mm	0.001（0.0001）	0.001（0.0001）	0.001（0.0001）
控制分辨率	C軸		--	0.001（0.0001）	0.001（0.0001）
定位精度	XYZ軸	mm	0.008（0.005）	0.008（0.005）	0.008（0.005）
定位精度	AC軸		--	16’’（10’’）	16’’（10’’）
重復定位精度	XYZ軸	mm	0.005（0.003）	0.005（0.003）	0.005（0.003）
重復定位精度	AC軸		--	5’’（3’’）	5’’（3’’）
刀庫	刀庫容量		50	50	50
	最大刀具直徑	mm	Φ125	Φ125	Φ125
	最大刀具長度	mm	500	500	500
	最大刀具重量	kg	30	30	30
附件	無線工件測頭	mm	重復精度±0.003	重復精度±0.003	重復精度±0.003
附件	對刀儀	mm	重復精度±0.003	重復精度±0.003	重復精度±0.003
機床重量	整機凈重	t	50	50	50
