首頁 > 產品中心 > 沈陽機床 > i5系列 > i5 M4智能立式加工中心

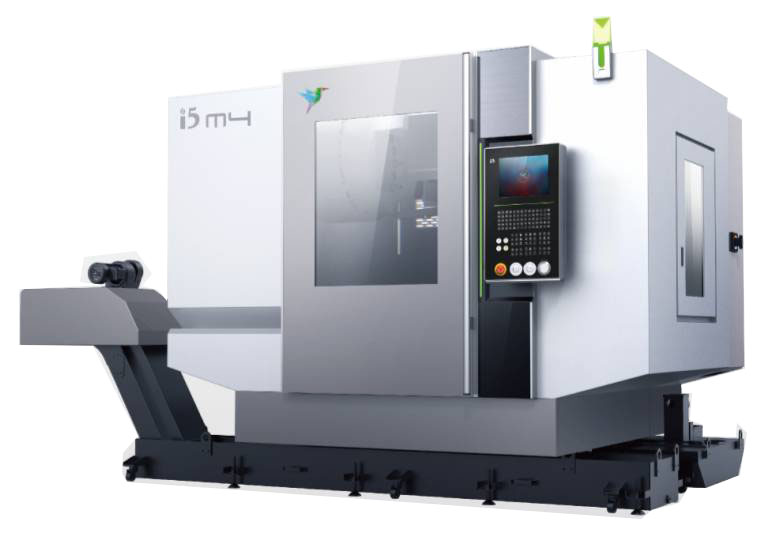

智能立式加工中心

i5 M4智能立式加工中心主要應用于汽車、摩托車零部件及通用型零件的加工，性價比高，性能穩定，95.5Nm超達扭矩粗加工強壯有力，同時機床標配智能誤差補償功能，精加工精確無比。

技術參數

項目	名稱		單位	i5M4.2	i5M4.5	i5M4.8
工作臺	工作臺尺寸		mm	650×430	1000×500	1400×700
	允許最大荷重		kg	300	600	1000
	T形槽尺寸		mm×個	14×3	18×5	18×5
加工范圍	工作臺最大行程 X軸		mm	580	850	1300
	滑座最大行程 Y軸		mm	420	560	700
	主軸最大行程 Z軸		mm	520	650	700
	主軸端面距離最大		mm	620	800	850
	主軸端面距離最小		mm	100	150	150
	主軸中心到導軌基面距離		mm	537	665	789
主軸	錐孔（7:24)			BT40	BT40	BT50
	最高轉數		r/min	10000	8000	6000
	額定輸出扭矩		N.m	35.8	70	95.5
	主軸電機功率		KW	7.5/11	11/15	15/18.5
	主軸傳動方式			同步齒形帶	同步齒形帶	同步齒形帶
刀具	刀柄型號			MAS403 BT40	MAS403 BT40	MAS403 BT50
刀具	拉釘型號			MAS403 BT40-I	MAS403 BT40-I	MAS403 BT50-I
進給	快速移動	X軸	m/min	48	32	24
		Y軸	m/min	48	32	24
		Z軸	m/min	48	30	20
	三軸拖動電機功率（X/Y/Z)		KW	1.8/2.9/2.9	2.9/2.9/4.4	2.9/2.9/2.9
	進給速度		m/min	20	20	10
刀庫	刀庫形式			圓盤機械手式	圓盤機械手式	圓盤機械手式
	選刀方式			雙向就近選刀	雙向就近選刀	雙向就近選刀
	刀庫容量		把	20	24	20
	最大刀具長度		mm	300	300	300
	最大刀具重量		kg	8	7	15
	最大刀盤直徑	滿刀	mm	Φ80	Φ80	Φ133
	最大刀盤直徑	相鄰空刀	mm	Φ125	Φ150	Φ250
	換刀時間		s	1.8	2.5
定位精度	標準			JISB6336-4:2000 GB/T18400.4-2010	JISB6336-4:2000 GB/T18400.4-2010	JISB6336-4:2000 GB/T18400.4-2010
	X軸		mm	0.012	0.016	0.020
	Y軸		mm	0.012	0.012	0.012
	Z軸		mm	0.012	0.012	0.012
重復定位精度	X軸		mm	0.008	0.01	0.012
	Y軸		mm	0.008	0.008	0.010
	Z軸		mm	0.008	0.008	0.008
機床輪廓尺寸			mm	2660×1980×2411	4400×2565×2914	5026×3232×3361
機床重量			kg	3500	6800	11000
電氣總?cè)萘?span>			KVA	18	25	37
