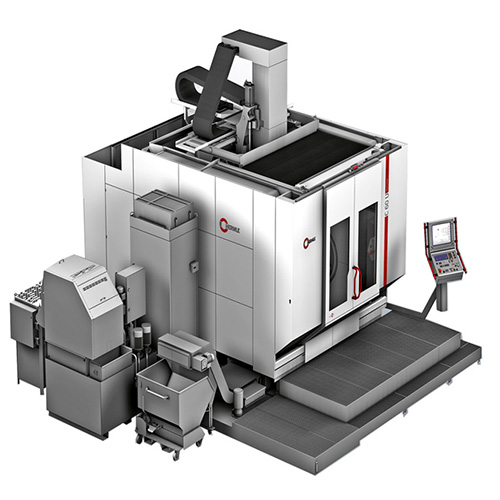

首頁 > 產品中心 > 德國哈默 > C60U五軸加工中心 > C60U五軸加工中心

技術參數

工作區域	行程	X軸	1200 mm
	行程	Y軸	1300 mm
	行程	Z軸	900 mm
	線性快移速度	X-Y-Z	50 m/min
	線性加速度	X-Y-Z	6 m/s2
	線性進給力	X-Y-Z	16000 N
	平臺寬度		1100 mm
	最大工件直徑		Φ1200 mm
	最大工件高度		900 mm
主軸驅動	轉速主軸功率 / 扭矩	900 rpm. 20% c.d.f	SK 50 ● 56 kW / 356 Nm
	轉速主軸功率 / 扭矩	900 rpm. 20% c.d.f	HSK A 100 ● 41 kW / 476 Nm
	轉速主軸功率 / 扭矩	1000 rpm 20% c.d.f.	HSK A 63 23 kW / 298 Nm
	轉速主軸功率 / 扭矩	12000 rpm 20% c.d.f.	HSK A 100 ● 56 KW / 356 Nm
	轉速主軸功率 / 扭矩	15000 rpm 20% c.d.f.	SK 40 ● 35 kW / 215 Nm
	轉速主軸功率 / 扭矩	18000 rpm 20% c.d.f.	HSK A 63 ■ 35kW / 215 Nm
控制系統	海德漢		iTNC 530 ■
控制系統	西門子		Sinumerik840D SL ●
刀具交換系統（拾取式）	刀柄接口	SK 40 / HSK A 63	SK 50 / HSK A 100
	刀庫刀位	70個	50個
	屑對屑時間﹡	大約9.5秒	大約9.5秒
	﹡（屑對屑時間由三軸零件決定，符合與德國標準VDI2852，第一頁）
	刀具最大長度	500 mm	500 mm
	刀具最大直徑	Φ160 mm	Φ250 mm
	刀庫最大載重	560 kg	550 kg
重量	標準機床		大約30.0噸
工作臺選項	數控?cái)[動回轉工作臺	Φ900 ●	Φ1350 ●
	夾緊面積	Φ900 mm	Φ1350 mm
	兩邊壓平至	-	1100 mm
	擺動角度	±130o	±130o
	速度-擺動軸A軸	15 rpm	15rpm
	速度-旋轉軸C軸	30 rpm	30 rpm
	工作臺最大承重	2500 kg	2500 kg
	T型槽平行	7 / 18 H7	11 / 22 H7
位置測量系統	分辨率		0.0001 mm ■
定位精度	Tp X-Y-Z軸符合德國標準VDI/DGQ3441 0.008 mm■ 以上精度是按照VDI/DGQ3441標準，在周邊環境20o±1oC的溫度下測得的。我們的產品可能達到小于或等于6μm的精度，根據德國出口法律，小于等于6μm的產品需要得到出口許可。
選項 定位精度/ 重復定位精度	按德國標準VDI/DGQ3441X-Y-Z軸不超過 Tp 5 μm / Pa 3 μm ● （機床需帶精度提高選項，以上精度是按VDI/DGQ3441標準，在周邊環境20o±1oC的溫度下測得的。）

■標準配置 ●可選配置

注：哈默保留無預告即進行改進的權利，這可能會導致技術參數的變更。
