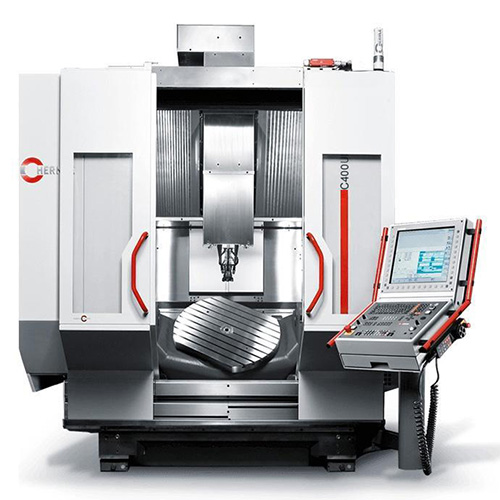

首頁 > 產品中心 > 德國哈默 > C400U五軸加工中心 > C400U五軸加工中心

技術參數

工作區域	行程	X軸	850 mm
	行程	Y軸	700 mm
	行程	Z軸	500 mm
	線性快速移動	X-Y-Z	35-35-35 m/min
	線性加速度	X-Y-Z	6 m/s2
	線性進給力	X-Y-Z	7000 N
主軸驅動	轉速主軸動力 / 扭矩	15000 rpm 20% c.d.f.	SK 40 / HSK A 63 ■ 20 KW / 180 Nm
	轉速主軸動力 / 扭矩	18000 rpm 20% c.d.f.	HSK A 63 ● 20KW / 180 Nm
控制系統	海德漢		iTNC 530 / TNC 640 ■
刀具交換（拾取式）	刀庫刀位		38個
	屑對屑時間﹡		大約6秒
	﹡（屑對屑時間根據德國VDI2852標準的第一頁，三軸設計計算）
	刀具最大長度		300 mm
	刀具最大直徑相鄰刀位空置		Φ80 mm Φ125 mm
	刀庫最大載重		152 kg
刀庫能力擴展	附加刀庫		附加43刀位●
	附加刀庫		附加87刀位●
	附加刀庫的刀具最大直徑		Φ80 mm
	附加刀庫的刀具最大直徑相鄰到位空置		Φ125 mm
	刀具最大重量		8 kg
重量	標準機床		大約9.5噸
定位測量系統	分辨率		0.0001 mm
定位精度	Tp X-Y-Z軸符合德國標準VDI/DGQ3441 0.008 mm ■ 按照VDI/DGQ3441標準，在周邊管徑20o±oC的溫度下測得的。我們產品可能達到小于或等于6μm的精度，根據德國出口法律，小于等于6μm的產品需要得到出口許可。
工作臺選項	數控擺動回轉工作臺	Φ440	Φ650	剛性工作臺
	夾緊表面工作臺碰撞圓周	Φ440 mm Φ1020 mm	Φ650 ×540 mm Φ1020 mm	1070 ×700 mm
	擺動角度	-139o / +91o	-139o / +91o	-
	C軸驅動形式	渦輪蝸桿	蝸輪蝸桿	-
	擺動軸A軸速度單邊驅動	25 rpm	25 rpm	-
	旋轉軸C軸速度	30 rpm	30 rpm	-
	工作臺最大承重單邊驅動	- 300 kg	- 200 kg	2000 kg -
	T型槽平行	5 / 14 H7	7 / 14 H7	10 / 14 H7
	夾緊表面附加加緊托盤 T型槽平行	920 ×490 mm 8 / 14 H7	- -	- -

■標準配置 ●可選配置

注：哈默保留無預告進行改進的權利，這可能會導致技術參數的變更。
