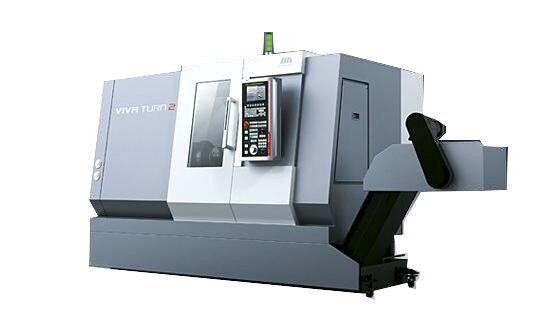

VIVA TURN 2 T平臺系列全功能數控車床

具有極高的穩定性和持續精度的車削完整加工

VIVA TURN 2數控臥式車床是以世界領先車床研發理念，結合多年設計臥式數控車床經驗，針對客戶需求而研發的全新一代產品。

該產品主要性能指標達到國際先進水平，具有超高的精度和穩定性，大切削量進給的高剛性結構，讓客戶得到高效率、高穩定性、性價比高的純正世界品質機床。

技術參數

項目	單位	T2B	T2C	T2Cm
加工能力
床身上最大回轉直徑	mm	φ420	φ560	φ560
最大切削長度	mm	350	350/500/1000	350/500/1000
標準切削直徑	mm	φ220	φ280	φ280
最大切削直徑	mm	φ280	φ320	φ320
滑板上最大回轉直徑	mm	φ285	φ350	φ350
主軸
主軸頭型式	-	A2-5	A2-6	A2-6
主軸孔直徑	mm	φ56	φ65	φ65
最大通過棒料直徑	mm	φ44	φ50	φ50
主軸轉速級數	-	無級	無級	無級
主軸轉速范圍	r/min	50-5000	30-4500	30-4500
主電機輸出功率（連續/15分鐘）	KW	7.5/11	11/15	11/15
主軸最大輸出扭矩（15分鐘）	Nm	125	235	235
卡盤直徑	inch	6″	8″	8″
進給
X軸行程	mm	30	30	30
Z軸行程	mm	30	30	30
行程
X軸行程	mm	175	200	200
Z軸行程	mm	410	410/560/1050	410/560/1050
尾座
尾座體行程	mm	300	-/450/900	-/450/900
尾座主軸錐孔錐度	-	莫氏4號	莫氏5號	莫氏5號
刀架
刀架形式	-	8工位臥式伺服刀架	8工位臥式伺服刀架	12工位臥式伺服刀架
刀具尺寸	mm	25×25/φ40	25×25/φ40	25×25/φ40
加工精度
加工精度	-	IT6	IT6	IT6
加工工件表面粗糙度	μm	Ra1.6	Ra1.6	Ra1.6
定位精度
X軸	mm	0.01	0.01	0.01
Z軸	mm	0.01	0.01	0.01
C軸	mm	-	-	40″
重復定位精度
X軸	mm	0.004	0.004	0.004
Z軸	mm	0.005	0.005	0.005
C軸	mm	-	-	28″
最大承重
盤類/軸類	kg	100/200	200/500	200/500
中心高
距床身底面	mm	1050	1050	1050
機床重量
主機	kg	3000	3500/4000/4800	3500/4000/4800
機床外型
長寬高	mm	1980×1585×1750	2540×1860×1850 2750×1860×1850 3570×1860×1850	2540×1860×1850 2750×1860×1850 3570×1860×1850

項目	單位	T2S	T2Sm
加工能力
床身上最大回轉直徑	mm	φ560	φ560
最大切削長度	mm	350/500/1000	300/500/1000
標準切削直徑	mm	φ320	φ280
最大切削直徑	mm	φ350	φ320
滑板上最大回轉直徑	mm	φ350	φ350
主軸
主軸頭型式	-	A2-8	A2-8
主軸孔直徑	mm	φ80	φ80
最大通過棒料直徑	mm	φ66	φ66
主軸轉速級數	-	無級	無級
主軸轉速范圍	r/min	30-4000	30-4000
主電機輸出功率（連續/15分鐘）	KW	15/18.5	15/18.5
主軸最大輸出扭矩（15分鐘）	Nm	290	290
卡盤直徑	inch	10″	10″
進給
X軸行程	mm	30	30
Z軸行程	mm	30	30
行程
X軸行程	mm	200	200
Z軸行程	mm	410/560/1050	410/560/1050
尾座
尾座體行程	mm	-/450/900	-/450/900
尾座主軸錐孔錐度	-	莫氏5號	莫氏5號
刀架
刀架形式	-	8工位臥式伺服刀架	12工位臥式伺服刀架
刀具尺寸	mm	25×25/φ40	25×25/φ40
加工精度
加工精度	-	IT6	IT6
加工工件表面粗糙度	μm	Ra1.6	Ra1.6
定位精度
X軸	mm	0.01	0.01
Z軸	mm	0.01	0.01
C軸	mm	-	40″
重復定位精度
X軸	mm	0.004	0.004
Z軸	mm	0.005	0.005
C軸	mm	-	28″
最大承重
盤類/軸類	kg	200/500	200/500
中心高
距床身底面	mm	1050	1050
機床重量
主機	kg	3700/4200/5000	3700/4200/5000
機床外型
長寬高	mm	2680×1860×1850 2950×1860×1850 3700×1860×1850	2680×1860×1850 2950×1860×1850 3700×1860×1850
