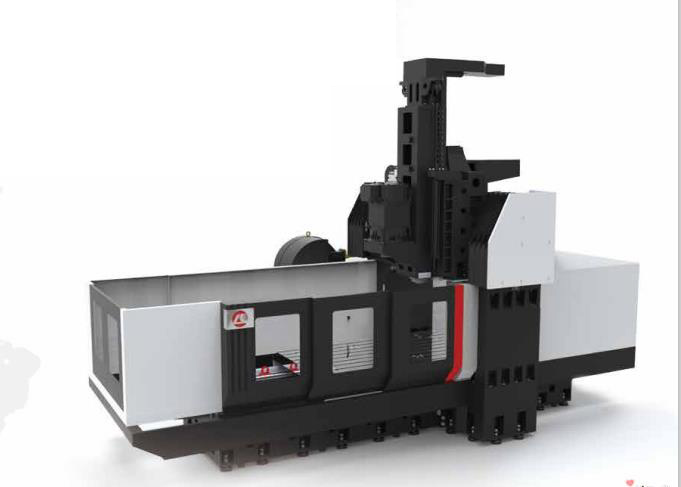

機臺型號

Unit

LM-2616

LM-3116

LM-4116

三軸行程

X軸行程

mm

2600

3100

4100

Y軸行程

mm

1600

1600

1600

Z周行程

mm

800（選配1000）

800（選配1000）

800（選配1000）

主軸鼻端至工作天面距離（最小）

mm

200-1000
（選配200-1200）

200-1000
（選配200-1200）

200-1000
（選配200-1200）

雙立柱間距離

mm

1700

1700

1700

主軸中心到Y(jié)軸軌道面距離

mm

450

450

450

工作臺

工作臺尺寸

mm

2500×1500

3000×1500

4000×1500

工作臺最大載重

kg

9000

10000

12000

T型槽（寬度×數量×間距）

mm

22×9×150

22×9×150

22×9×150

工作臺高度（臺面到地面距離）

mm

895

895

895

主軸

主軸端孔斜度

---

BT-50

BT-50

BT-50

主軸形式

---

齒輪頭

齒輪頭

齒輪頭

主軸轉速

rpm

6000

6000

6000

主軸套管孔

mm

190

190

190

主軸前端軸承內徑

mm

100

100

100

主軸馬達

kW

22

22

22

主軸拉刀力

kgf

1800

1800

1800

最大株洲輸出扭力（連續/30分鐘）

N-m

560

560

560

進給

快速位移

m/min

24/24/15

24/24/15

24/24/15

最大切削進給

mm/min

1-10000

1-10000

1-10000

三軸馬達

X軸進給馬達功率

kW

8.17

8.17

8.17

Y軸進給馬達功率

kW

6.28

6.28

6.28

Z軸進給馬達功率

kW

4.9

4.9

4.9

刀庫ATC

刀庫形式

---

圓盤式

圓盤式

圓盤式

刀庫數量

tool

24

24

24

最大刀具直徑（滿刀/無

mm

Φ105/Φ210

Φ105/Φ210

Φ105/Φ210

最大刀具長度

mm

350

350

350

最大刀具重量

kg

15

15

15

刀具交換時間（T-T)

sec

6

6

6

刀具交換時間（C-C)

sec

13

13

13

其他

及其重量

kg

23800

25000

28000

占地面積（長×寬×高）

mm

8400×5100×4570

9200×5100×4570

10500×5100×4570
