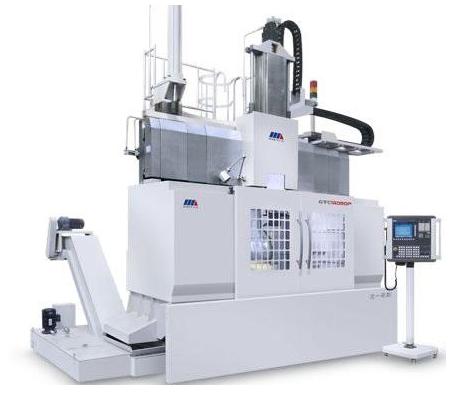

GTC大型數控立式車床

該系列機床數控系統、主要電器件、主要軸承、滾珠絲杠、主要液壓件等關鍵配套件均選用國內外名牌廠家產品。成熟技術的引進，進口配套件的選用，以及關鍵件的先進設備的加工，先進的檢測手段，充分考慮了適應重切削、高生產率的加工要求，確保機床具有高的加工精度、剛性及可靠性，并且具有布局合理、操作方便、自動化程度高等特點。該機床適用于車輪、電機殼、閥門體、法蘭盤、大型電機座泵體等大規格盤類零件的加工。

主要技術參數：

參數名稱	單位	GTC16090	GTC20090	GTC250110	GTC300125
工作臺直徑	mm	1250(1400)	1600(1800)	2000（2250）	2500
最大回轉直徑	mm	1600	2000	2500	3000
最大車削直徑	mm	1600	2000	2500	3000
最大工件高度	mm	1200（1600）	1600	2000	2000（2200）
最大工件重量	t	6	8	10	16
最大扭矩	Nm	13700	24000	25027	50000
滑枕垂直移動量	mm	900	900	1100	1250
滑枕水平移動量	mm	-100- +1600	-150- +2050	-100- +2800	-100- +2800
滑枕截面尺寸	mm	200×200	220×220	240×240	240×240
刀桿截面尺寸	mm	40×40 （32×32）	40×40 (32×32)	40×40 (32×32)	40×40 （32×32）
車刀庫工位數	Station	12	12	12	12
刀夾最大重量	kg	45	45	50	50
切削進給速度	mm/s	0.01-50	0.01-50	0.01-40	0.01-40
快速進給速度	m/min	8	8	8	8
工作臺轉速	r/min	1-280/1-312	1-170/1-254	1-120/1-180	1-120/1-160
工作臺變速檔數		2檔	2檔	2檔	2檔
橫梁升價檔位		250×2二檔 250×4四檔	250×4四檔	250×4四檔	250×4四檔
主電機額定功率	kw	AC39/58(連續30min）	AC50/84(連續30min）	AC50/84(連續30min）	AC50/84(連續30min）
水平進給電機功率	kw	5.23	5.23	5.23	5.23
垂直進給電機功率	kw	5.23	5.23	5.23	5.23
工件精度		IT6	IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6	Ra1.6
機床外形尺寸	mm	6500×4747×5500（6000）	7200×6040×6420	10600×5600×163	10600×5600×7400
控制系統		SINUMERIK 828D	SINUMERIK 828D	SINUMERIK 828D	SINUMERIK 828D

參數名稱	單位	GTC35060	GTC40060	GTC45060
工作臺直徑	mm	3300	3600	4000
最大回轉直徑	mm	3500	4000	4500
最大車削直徑	mm	3500	4000	4500
最大工件高度	mm	600	600	600
最大工件重量	t	30	30	30
工作臺最大扭矩	Nm	66000	66000	66000
滑枕垂直移動量	mm	600	600	600
滑枕水平移動量	mm	-50～+3230	-50～+3480	-50～+3600
滑枕截面尺寸	mm	240×240	240×240	240×240
刀桿截面尺寸	mm	40×40	40×40	40×40
切削進給速度	mm/s	0.01～40	0.01～40	0.01～40
快速進給速度	m/min	8	8	8
工作臺轉速	r/min	1-60	0.5-40	0.4-32
工作臺變速檔數		2檔	2檔	2檔
主驅動電機功率	kw	AC60/84(連續/30min）	AC60/84(連續/30min）	AC60/84(連續/30min）
水平進給電機功率	kw	5.37	5.37	5.37
垂直進給電機功率	kw	5.37	5.37	5.37
工件精度		IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6
控制系統		SIUMERIK 828D

GTC動梁系列立式車床

主要技術參數：

參數名稱	單位	GTC350160	GTC400160	GTC500200	GTC630200
工作臺直徑	mm	3300	3600	4500	5700
最大回轉直徑	mm	3500	4000	5000	6300
最大車削直徑	mm	3500	4000	5000	6300
最大工件高度	mm	2800	2800	4000	4000
最大工件重量	t	30	30	50	80
最大扭矩	Nm	66000	66000	140000	230000
滑枕垂直移動量	mm	1600	1600	2000	2000
滑枕水平移動量	mm	-100- +3230	-100- +3480	-20- +3000	-20- +3650
滑枕截面尺寸	mm	240×240	240×240	400×400	400×400
刀桿截面尺寸	mm	40×40	40×40	50×50	50×50
車刀庫工位數	Station	12	12	8	8
每把刀夾最大重量	kg	50	50	150	150
切削進給速度	mm/s	0.01-40	0.01-40	0.01-40	0.01-40
快速進給速度	m/min	8	8	6	6
工作臺轉速	r/min	1-60	1-60	0.5-40	0.4-32
工作臺變速檔數		2檔	2檔	2檔	2檔
橫梁升價檔位		1800	1800	3500	3500
主驅動電機 額定功率	kw	AC60/84(連續/30min）	AC60/84(連續/30min）	AC80	AC100
水平進給電機功率	kw	5.37	5.37	7.75	7.75
垂直進給電機功率	kw	5.37	5.37	7.75	7.75
工件精度		IT6	IT6	IT6	IT6
工件表面精度	μm	Ra1.6	Ra1.6	Ra1.6	Ra1.6
機床外形尺寸	mm	11000×8000×7200	11000×8500×7200	13000×9300×11100	15000×10200×11100
控制系統		SINUMERIK 828D
