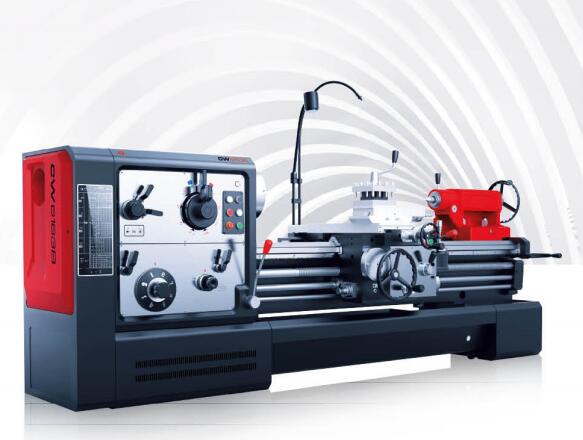

普通臥式車床CW-B/C系列

該系列車床床身在寬度側壁雙筋板和內筋板采用箱型和斜筋組合結構，整體剛度比單壁門結構提高了三分之一；溜板箱沒有快移結構，用單手柄形象化操作；主軸正反轉轉換及剎車功能都采用液壓控制，配置的手動剎車功能或者腳踏板剎車功能操作方便，剎車靈敏，安全可靠；車窗結構剛度與傳動剛度均較高，精度穩定，并能進行強力切削；床身導軌下滑面采用TSF耐磨鑲層結構，運動輕便靈活，壽命長；潤滑系統微箱外循環，提高了加工精度；尾座裝有刻度盤和刻線，使用直觀；機床外形美觀，易檫拭和維護；床頭箱內用壓力油強制潤滑；冷卻部件采用水電分離，安全美觀。

主要技術參數：

參數名稱	單位	CW6163B/C CW6263B/C	CW6193B/C CW6293B/C	CW6180B/C CW6280B/C		CW61110B/C CW62110B/C
床身上最大回轉直徑	mm	630	930	800		1100
刀架上最大回轉直徑	mm	350	650	480		800
最大工件長度	mm	750,1500,3000 4000,5000,7000	750,1500,3000 4000,5000,7000	1500,3000,4000,5000-14000
馬鞍槽內最大回轉 直徑/有效寬度	mm	800/300	1100/300	1000/310 1300/310
主軸通孔直徑和軸頭型式		0.1-1.52
主軸孔前端椎體和頂尖錐度		1.6-24.3
主軸轉速級數和范圍	r/min	18種7.5-1000（B） 18種8.5-800（C）	18種6-800（B） 18種8.5-800（C）	18種5.4-720	18種4.8-640
縱進給量級數和范圍	mm/r	64種0.05-24.3
范圍1:1	mm/r	0.1-1.52
范圍16:1	mm/r	1.6-24.3
用交換齒輪微量進給范圍	mm/r	0.05-0.912		0.06-0.912 0.05-0.76
橫向進給量與縱進給量比率		1/2
床鞍快移速度	mm/min	4000
機床絲杠螺距		12(公制）；1/2″（英制）
公制螺紋種數、范圍	mm	50種 1-240（另有14種非標螺紋）
英制螺紋種數、范圍	t.p.i	26種 14-1
模數螺紋種數、范圍	mm	53種 0.5-120
徑節螺紋種數、范圍	DP	24種 28-1
下刀架最大橫向行程	mm	420	500	500
上刀架最大行程	mm	200	200	200
尾座套筒行程	mm	250	250	250
尾座套筒錐度		莫氏5﹟	莫氏5﹟	莫氏5﹟
床身導軌寬度及淬火硬度	mm	550 RC52	550 RC52	600 RC52
主電機功率	kw	11	11	11or15
快速電機功率	kw	1.1	1.1	1.1
冷卻泵電機功率	W	120	120	120
最大承重	kg	2000	2000	2000

注:1、CW(93B/C,110B/C）系列車床是分別在CW(63,80)系列車床基礎上加高的產品。

2、中心距≥11000mm時，標配雙創鞍、雙刀架、雙溜板。

普通臥式車床CW B系列

本機床溜板箱內有安全機構，可防止車床因過載而損壞。上刀架可以機動車削短的錐體，縱向進給與上刀架進給的復合運動可機動車削長的錐體，車床的操作手柄集中，使用方便靈活。主軸的制動及正反轉變向是液壓控制，剎車靈敏可靠，可用按鈕不停車變換一級速度。

本機床功率大，剛性強、主軸調速范圍廣，適用于強力切削，可以車削端面、外圓、內孔以及公制、英制、模數、徑節各種螺紋，并可承擔鉆孔、套料、鏜孔等工藝。主軸轉速范圍供用戶多種選擇。

主要技術參數：

參數名稱	單位	CW61100B/CW61125B	CW61100D/CW61125D	CW61160	CW61200
床身上工件最大回轉直徑	mm	1000/1250	1000/1250	1600	2000
最大工件長度	mm	1500/3000/ 5000-15000	1500/3000/ 5000-15000	3000/5000/ 8000-15000	3000/5000/ 8000-15000
刀架上工件最大回轉直徑	mm	610/865	610/865	1200	1580
主軸通孔直徑和軸頭型式	mm	130，A215	130，A215	130，A215	130，A215
主軸孔前端錐度		公制140	公制140	公制140	公制140
主軸轉速種數-正轉		21種	21種	21種	21種
主軸轉速種數-反轉		12種	12種	12種	12種
主軸每轉刀架進給量范圍		56種	56種	56種	56種
縱向	mm	0.1-12	0.1-12	0.1-12	0.1-12
橫向	mm	0.05-6	0.05-6	0.05-6	0.05-6
上刀架	mm	0.025-3	0.025-3	0.025-3	0.025-3
公制螺紋螺距范圍	mm	44種 1-120	44種 1-120	44種 1-120	44種 1-120
模數螺紋范圍	mm	45種 0.5-60	45種 0.5-60	45種 0.5-60	45種 0.5-60
徑節螺紋范圍		38種 1/2-56DP	38種 1/2-56DP	38種 1/2-56DP	38種 1/2-56DP
床鞍最大行程	mm	L-50	L-50	L-200	L-200
下刀架最大橫向行程	mm	520/630	520/630	960	1010
中刀架最大行程	mm			300	300
上刀架最大行程	mm	300	300	200	200
刀架快速移動速度縱向/橫向	mm/min	3740/1870	3740/1870	3740/1870	3740/1870
中刀架	mm/min	935	935	935	935
尾座套筒直徑	mm	160	180	180	180
尾座套筒最大行程	mm	300	300	300	300
尾座套筒錐孔錐度		莫氏6號	公制80	公制80	公制80
主電機功率	kw	22	22	22	22
床身寬度	mm	755	755	1100	1100
最大扭距	KN.m	12.85	12.85	12.85	12.85
最大承重	kg	6000	12000	12000	12000
★標準轉數

注：1、10000mm以上機床，主軸標準轉速為2-200轉/分。

2、加工軸類零件時，中間用一個托輥，增加承重2噸；兩個托輥，增加承重4噸。

3、中心距》11000mm時，標配雙床鞍、雙刀架、雙溜板。

4、加工盤類零件時，承重最高2噸。
