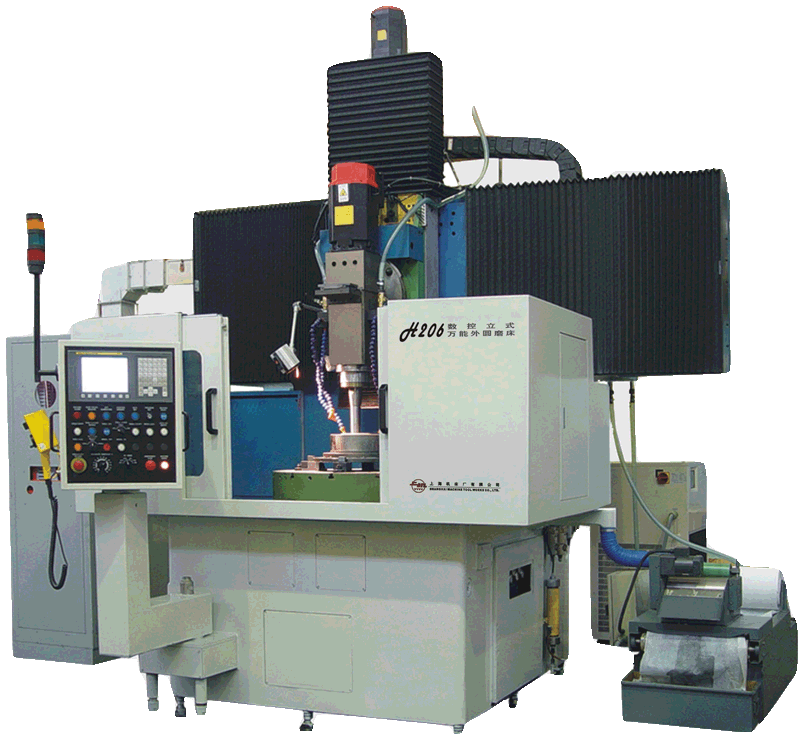

H206數控立式萬能外圓磨床

產品的主要結構性能:

工作臺系靜壓主軸系統、由電機驅動經帶輪傳動帶動主軸回轉。當工作臺靜壓軸承供油壓正常后方可啟動工作臺，當砂輪沖擊工件或砂輪電機超負荷時，機床自動停止工作并報警。

采用兩套砂輪主軸系統，可分別用于外圓磨削和內圓磨削，磨桿可根據要求進行更換。

砂輪主軸垂直方向進給機構由伺服電機帶動滾珠絲桿轉動。砂輪主軸水平方向進給機構由伺服電機帶動滾珠絲桿轉動。

通過予加載荷的INA直線滾柱導軌系統，X軸和Z軸的移動可獲得很高的剛度、效率和更高的幾何精度。通過手動調整，砂輪主軸可回轉正負45度

機床采用前置式金剛筆兩軸聯動修整。工件尺寸控制采用定程磨削。

產品主要配置 :

機床采用SIEMENS或FANUC數控系統，PLC編程，并有CRT顯示。

砂輪主軸系統配置德國FAG或SKF高精度滾動軸承，砂輪主軸采用SIEMENS或FANUC主軸電機由聯軸器帶動實現無級調速

橫梁及砂輪架導軌采用進口INA直線滾柱剛導軌，橫梁及砂輪架采用進口滾珠絲桿傳動系統

工作臺主軸系統采用高精度自制靜壓軸承，并配有獨立溫控油箱供油

機床配有磁性和紙帶兩極過濾的冷卻液箱，機床防護為半防護

主要技術參數：

最大磨削直徑	Φ700mm	最小磨削直徑	Φ200mm	工作臺直徑		Φ800mm
最小磨削孔徑	Φ80mm	最大磨削孔徑：	Φ600mm	工作最大回轉直徑		Φ860mm
最大磨削外圓高度	400mm	最大磨削孔深：	300mm	輪砂主軸回轉角度		+45°~-45°
最大外圓輪砂直徑		Φ400mm	工件最大重量		1000kg
輪砂最大線速度		35m/s	工作臺轉速		6—120r/min（可正反轉）
內圓輪砂直徑：φ70mm~φ175mm		輪砂架水平移動速度：0.1—2000mm/min		最小編程量0.001mm
工作臺轉速：6—120r/mi		輪砂架垂直移動速度：0.1—1500mm/min		最小編程量0.001mm
砂輪主軸轉速		1500—8000r/min
