在卡爾?蔡司工業測量部的產品系列中，O-INSPECT 是具有最廣泛應用且外形體積最小的坐標測量機：該系統將蔡司接觸式掃描和光學測量集成在一臺機器上，因此具有極高的性價比。這種集成測量機現在有兩種規格可供選擇：O-INSPECT 322 和原先的O-INSPECT 442。這兩款機器都使用相同的傳感器，具有相同的功能，不同的僅是量程。
多年以來，O-INSPECT 442 一直是該類產品的標桿：由于在一臺機器上結合光學和接觸式傳感器，因此過去需要轉換傳感器才能完成的工作 O-INSPECT 442 可以一次完成。O-INSPECT 442 的使用大大提高了生產率，減少了測量時間。另外并非所有的操作都需要 400 x 400 x 200 毫米的測量范圍。在許多行業中，被檢測的部件尺寸不會比一只手掌大， 如一個手機外殼或假牙等。在這樣的情況下O-INSPECT 322 就可以輕松為這些部件提供測量。雖然測量范圍減小了 (300 x 200 x 200)，但該系統卻可以更加實惠的價格享惠眾客戶。 光學測量機只有光學傳感器作為標準配置。在需要接觸式測量的情況下，例如要確定內部汽缸的尺寸，則不得不需要使用另一臺機器或購買接觸式測量機協同工作。因此與純光學測量系統相比，O-INSPECT 322 不僅具有價格競爭力，還標準配備 ZEISS 接觸式掃描傳感器。光學和接觸式傳感器都為內置配置：只要使用的 CALYPSO 3D CAD 軟件就可方便地處理數據。 從三維開始 當其它機器僅提供單點觸測而導致測力相對較高時，卡爾·蔡司的 O-INSPECT 322 配備的標準掃描系統，其 VAST XXT三維連續掃描測頭能準確探測并將測力保持在毫牛級范圍，得以實現真正意義的三維形狀及位置幾何量測量。這對于極其精密的三維部件或塑料工件至關重要。光學遠心傳感器產生一個可沿平面進行測量的二維圖像。如果只需光學方法，例如微觀結構的測定，可選取具有最高對比度的圖像。CALYPSO 中新型自動對焦可快速精確地采集高度的信息。 鑒于遠心光學系統的技術復雜性，尚未被大多數光學測量機所使用。與傳統的光學不同，距離目標的遠近對影像大小及形狀沒有影響及失真：不同材質及厚度的測試對象在遠心鏡頭中均可精確獲取圖像特征。特別是注塑成型的塑料部件，因注塑機中的模具的不同形狀，彼此之間稍微不同。雖然部件粗看起來是一樣的，但它們排列到光學鏡頭下即可看出區別。兩款 O-INSPECT 型測量機配置 12 倍遠心鏡頭，源自于高端顯微鏡的變焦鏡頭技術彌補了傳統光學的不足，自適應照明系統配備透射光及多角度照明光源，結合紅藍光技術，完美適應于不同形狀及色彩的測量，確保絕佳的圖像質量。 惡劣溫度條件下依然精確 O-INSPECT 對不同的環境溫度非常不敏感。不同于放置在精密實驗室的傳統測量機，對于溫度的不敏感性使得O-INSPECT 即便在很寬泛的溫度范圍內亦可提供可靠的測量結果，因此適用于生產車間使用。由于采用 TVA 選項（溫度可變精度），標準工作溫度是攝氏 18-22 度，在將來，溫度變化最高可以達到 26 甚至 30 度。操作員總是可以預先了解測量值的公差范圍。因此，O-INSPECT 是極惡劣氣候條件下的理想選擇。O-INSPECT 完美地平衡了測量機在精度、價格和穩定性方面的諸多需求，成為獨一無二的最佳選擇。
確保螺旋槳維持心臟的跳動
在德國西南部的醫療技術公司Car-dioBridge，正在制造一個用在主動脈上的小型螺旋槳，該螺旋槳是專為患有心功能不全的心臟病人設計的輔助裝置?？?/span>·蔡司提供的復合式測量機全程支持他們的研發工作，確保所有組件的質量。
CardioBridge，一家總部設在德國 Hechingen 的醫療技術公司，目前正在準備對驅動血管循環的小型泵進行測試和 CE認證。此認證證明在歐洲市場上該產品符合現行歐盟標準。迷你螺旋槳用于在主動脈上支持心臟功能不全患者虛弱的心臟。
近 10% 的心臟病病人有心源性休克的危險，由于血液不再正常循環，這可能導致器官衰竭。在未來這些可能受到影響的病人能夠得到的解決方案很大程度上就將依賴于 Reitan導管泵。在瑞典和英國，它已經被用于臨床研究，用以緩解超過 25 例患者的病情。“我們的泵有助于心功能再生，使心臟能夠再次正常工作，同時它也有助于血液循環，”CardioBridge 有限公司研發經理 Klaus Epple 先生解釋說。自 2006 年以來，該公司 9 名員工一直致力于將瑞典心臟病專家 Reitan Oyvind 博士發明的 Reitan 導管泵引入市場。
該裝置折疊時的直徑僅有 3 毫米，經患者大腿股動脈植入到主動脈中。一旦就位，螺旋槳就像雨傘一樣展開。它由一種格子狀材料圍繞著，用以保護周圍組織。螺旋槳可以13,000 rpm 的速度泵送血液。它可以將減弱的血液流速提30%，從而防止器官衰竭。要確保這一切工作的可靠性，安裝在泵中的 50 個不同部件的加工精度必須極其精確，相互之間的配合必須天衣無縫。
高精密度 — 為了病人的康復
螺旋槳正是這個裝置中的部件必須達到高精密度的一個重要例證。渦輪葉片是螺旋槳的主要組件，必須保證其形狀高度精確的原因 有兩個：首先，必須保證折疊和展開的結構在體內正常工作。其次，其幾何形狀將直接影響被泵破壞的血細胞的多寡。因此，當 15 毫米的螺旋槳展開時，偏離理想尺寸不得超過 15 微米。

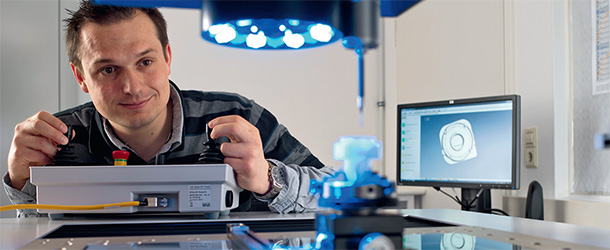

CardioBridge 從卡爾·蔡司購買了 O-INSPECT 復合式測量機，以確保每個包含 50 個零件的泵全部符合技術規格要求。測量技術人員使用 O-INSPECT 對每個組件進行測量—針對不同尺寸、幾何形狀和表面光潔度選擇采用光學或接觸式傳感器。例如，渦輪葉片的幾何形狀，用接觸傳感器檢測，而光學傳感器用于監測微小螺旋槳尖端的 輪廓。
該公司采購的部件主要為鑄件，它們是只有幾微米大小經過車削和銑削的零件—主要由歐洲和美國不同的供應商提供。為了能夠完全專注于導管泵的研發和完善，直到現在CardioBridge 幾乎所有部件的制造都建立在 CAD 模型的基礎上。這使得隨后的進料檢驗變得更加關鍵。Epple 介紹說：“如果我們知道組件的精度，我們要做的就僅是對我們的研發結果進行評估。”
方便與快捷于一身
研發主管滿意地說：“由于 O-INSPECT 上有兩個傳感器，可以保證我們對所有的部件進行精確測量”。除了兩個傳感器所提供的高精密度和靈活性外， 使用的方便性也是O-INSPECT 成功的關鍵：“如果在一臺測量機上，每個編程需要花費三個星期，則絕不適用于在研發中使用”。Epple 知道他說的是什么：在購買 O-INSPECT 之前，CardioBridge 有這樣一臺機器。由于它獲取部件數據時復雜冗長，使得在測量上投入大量時間精力顯得非常不值得。如今，Epple 則非常滿意：“卡爾·蔡司的測量機相當便捷，與我們之前使用的系統相比，它是一個重大改進。”
只要完成某一部件的 CAD 模型，Epple 就可以下生產訂單。同時，CardioBridge 的測量技術人員運用 CALYPSO 軟件，根據 CAD 模型編寫測量程序。當部件 到達時，測量機就已準備就緒，在幾分鐘之內即可獲得測量結果。除了確保產品元件可靠的質量，CardioBridge 還可以快速有效地執行檢驗過程。質量檢驗在今年的產品上市計劃中起到了重要的作用—高質量就是確保病人心臟保持正常跳動的關鍵。
