約見 | 到東山再起的“世界工廠”看一看

未來在工業4.0時代，工廠所有的設備和加工都將轉換到虛擬環境中，并完全可視化。測量因此將發揮更為重要的作用。這或許將扭轉曾一度密集停產、受到“空心化”危機的“世界工廠”-東莞的制造現狀，在這里曾經以加工貿易為代表的傳統制造業發展模式全面轉型的過程中，“機械換人”的部署正在加速推進。譬如：一道曾需要4名工人一天彎腰2000多次重復搬運的工序，可能就在明年就將由231臺可360度進行抓取、搬運、攻牙、放釘?shù)牧S機器人手臂取代，整個工序最多耗時11秒。

作為制造加工里的重要一環，工業測量在實現“智能制造”的轉型中可謂舉足輕重。這些要素亦能助力“世界工廠”--東莞以及被外界認為已經衰敗的珠三角制造業的再次崛起。

如果您對于九月那場蔡司中國盛大慶典還意猶未盡，抑或是錯過了蔡司工業測量部新工廠竣工、亞洲首個提供車身全系列檢測解決方案的車身檢測中心建成，以及針對AT LINE測量環節推出的全球首秀的AIBox等的精彩瞬間。即便已經駛?cè)?span>2015年的尾聲，蔡司這部“德國戰車”依然精心籌備，期待與您的每一次見面。

去年此時，蔡司新一代CONTURA三坐標測量機曾閃耀東莞；今年，又會有哪些驚喜呢？

洞悉制造業先機，“測”出未來盡在：

第十七屆東莞國際模具及金屬加工展
The 17th China Dongguan International Mould, Metalworking, Plastics, Packaging & Rubber Exhibition (DMP 2015)

地點：廣東現代國際展覽中心（廣東省東莞市厚街鎮S256省道與家具大道交界）
展期：2015年11月18日（周三）至 2015年11月21日（周六）
開放時間：2015年11月18日-20日      9:30-17:00
               2015年11月21日              9:30-14:00
展位號：3B221
展出機型：CONTURA 7106, SPECTRUM 776, O-INSPECT 543, O-INSPECT 322, DuraMax, MICURA，METROTOM(模型)

除此之外，你還會遇到誰？
答案由你親自來揭曉。
ZEISS誠摯邀請您并期待您的光臨！

【約見前你應該了解】

有“制造之都”稱號的東莞，繼去年市政府一號文將發展以制造業為核心的實體經濟作為主題后，今年一號文再次聚焦制造業。其中再三強調，未來10年間提升制造業的“東莞制造2025”戰略。東莞將以實施智能制造、服務型制造、創新制造、優質制造、集群制造、綠色制造“六大工程”為抓手，到2025年，實現從制造業大市向制造業強市的轉變。

尤其值得關注的是，東莞正逐步推行定制化生產新模式，首次提出，支持紡織、服裝、制鞋、家具、玩具等直接面向消費者的行業企業，引入客戶個性化定制需求。

分會場丨DMP Seminar 期待您的光臨

一年一度的DMP盛宴將在廣東東莞于11月18-21日召開，作為走在測量行業最前端的領導者，蔡司不僅將一如既往的在本次展會上展出頂尖測量儀器，也將在本次會議開設分會場，于11月19日上午召開產品研討會。圍繞“高效與靈活：論高效測量解決方案”的主題，我們將探討如下三個話題：

1.為什么需要測量？
2.論傳統測量方式利弊
3.復合測量：接觸式與光學測量

蔡司作為質量保證的理想合作伙伴和生產力推動者，將為您展示全面可靠的測量解決方案。 我們期待您的光臨！

會議時間： 2015年11月19日 10:00-12:45
會議地點： 廣東省東莞市厚街鎮S256省道于家具大道交界，廣東現代展覽中心3號館A區2樓H廳

眼界 | 打開想象力 進入未來工業測量

“未來，工業測量可能會像微波爐叮東西一樣簡單方便，將工件放入，按下按鈕即可測得工件的材質、幾何尺寸、內部結構和缺陷等數據?！痹谇安痪貌趟竟I(yè)測量創新日上，蔡司董事會成員及全球工業測量部首席運營官Felix Hoben先生如此天馬行空預測了工業測量的未來，但這腦洞大開的設想誰說沒有可能呢？

Felix Hoben先生隨后強調要實現這樣便捷測量的大前提，軟件的重要性自然不言而喻?！败浖矫嬗袃蓚€非常重要的發展趨勢值得關注——人機交互方式及數據解析?！碑?dāng)你站在一臺設備前時，你與設備的交流主要通過軟件進行，與軟件的這種交互將會發生轉變。”四五年前，當你通過屏幕操控一臺設備時，你需要通過菜單來選擇，按按鈕，甚至輸入指令，這種方式將發生巨大的變化。未來，你不需要再輸入，甚至不會再使用手指，與控制軟件的交互將完全變成另外一種形式。

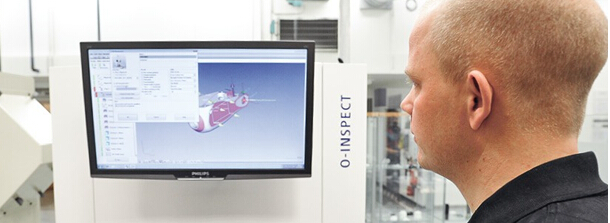

我們現在在軟件開發方面的重點就是如何改變這種交互方式，這樣的改變會令原本需要的冗長培訓瞬間簡化了，這尤其適合“世界工廠”——中國的特殊情況。“我所觀察到在中國市場上，某些行業中的操作工資質水平參差不齊，同時又并沒有得到很好的培訓。因此需要開展定制化的軟件解決方案——我們對軟件進行簡化，只留下客戶需要的部分?！币苍S以后其他國家也會這樣，人們不會再花幾周的時間去培訓如何使用機器，因此我們在開發時需要在系統中加入更多的智能。比如我們的O-SELECT軟件，這是一款經過幾代發展開發的軟件，如果你認為操作工可以幾乎不用培訓就操作機器，那么這款軟件就可以幫助他做到這一點?！拔艺J(rèn)為，這款軟件體現了未來軟件的發展方向。這是一個趨勢，如何讓軟件的使用更加容易，更加智能和高度自動化。”

此外，目前數據的解析非常復雜——在測量之后會有一大堆文件，上面全是數據，有時候會有圖片，圖片顯示紅色或綠色，要理解這些數據需要花一定的精力，所以當我們設計管理軟件時，就需要帶著如何高效解析數據的思考——這就是說到第二個趨勢。過去，我們只是將測量結果打印出來，讓我們感到驕傲的是，我們的結果非?？煽?，你完全可以信任由蔡司設備測量得到的結果，但是這些還只是數字，如果你需要將這些數字與實際存在的問題聯系起來，我認為我們應該通過管理軟件為我們的用戶提供更多的信息，如何去解決他們的問題?！斑@其實就是我們一直在推廣的質量管理軟件PiWeb的設計思路。它能實現測量和過程數據的統一評估和分析。令用戶快速而便捷地獲得各種產品的報告以及相關統計數據。遠處身處全球的任何地方，實時分析、評估并以圖形方式顯示所有類型的質量和過程數據。就是那么簡單?！?span>

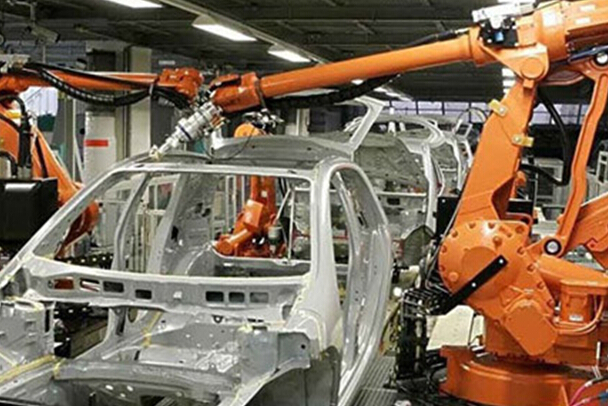

在德國某汽車主機廠，之前在新產品下線之前，需要花費30天的時間分析方方面面的數據，這些數據貼滿了房間的墻面上，而每天投入的費用是150萬歐元。采用PiWeb軟件之后，所有的數據都匯總到數據庫中，可交互式地在圖形上進行分析產品質量，隨時隨地獲得相關信息，實時監控生產鏈的各個環節，快速獲得各種報告。只需要10天的時間便達到過去要花費20天、30天時間的目的，大大縮短了新產品的下線時間?！?span>PiWeb給企業帶來的豐厚回報由此可見一斑。

質量解碼 | 精確轉向背后的“亞微米級”

與制動系統并稱為汽車安全必須要重視的兩個系統的轉向系統（steering system），其功用在于改變及保持汽車的行駛方向，轉向系統部件質量的好壞直接決定了汽車轉向的可靠及安全性，是汽車制造不得不談的關鍵元素。

你是否知道全球領先的汽車安全系統供應商，汽車安全系統的先驅和領導者，世界十大汽車零部件供應商之一——天合汽車集團（TRW Automotive Holdings Corp.）確保亞微米級轉向部件質量的奧秘是什么？ 答案：全天候高可靠精確量測。

在天合汽車零部件供應商的制造工廠里，轉向系統生產中所使用的坐標測量機必須滿足高精確與可靠性，非準確的測量超差則可導致意外的生產停線及大幅成本上升。

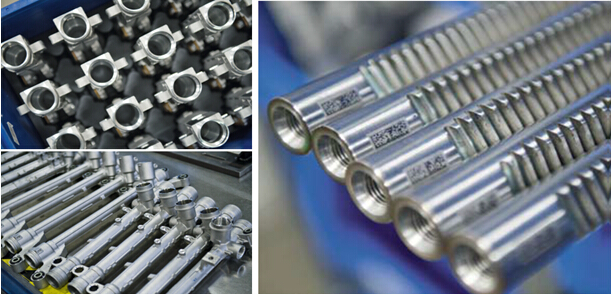

質量于TRW天合汽車集團所有轉向部件生產中享有至高優先級

采用電動助力轉向于方向盤轉動時，位于轉向柱位置的轉矩傳感器將轉動信號傳到控制器，控制器通過運算修正給電機提供適當?shù)碾妷?，?qū)動電機轉動。而電動機輸出的扭矩經減速機構放大后推動轉向柱或轉向拉桿，從而提供轉向助力。電動助力轉向系統可以根據速度改變助力的大小，能夠讓方向盤于低速時更輕盈，而在高速時更穩定。

對于大型汽車及豪華車型，電動助力轉向常采用皮帶傳輸，其中一關鍵部件水平固定于前輪之間，依據轉向?qū)崿F(xiàn)左右移動，驅動由電機支承并裝有球形螺母的皮帶運行。該主軸通過螺紋連接到齒條。TRW需九道加工工序?qū)摬募庸こ蓷U件：齒形及螺紋加工，壓力硬化及拉直工藝。

轉動齒條的質量缺陷將導致轉向時的噪聲現象，如轉向過松或緊，由于較強摩擦所導致的過度磨損及撕裂亦會增加事故風險。

每四十秒即有鋼桿下線，除卻滿足汽車制造商必須獲取特征的最低要求，質量管理者必須考慮安全因素并增加附加的特征檢測參數。采取隨機抽樣方法對每件測量110個特征，每班制需于實驗室進行兩至三次抽檢量測。

一旦遇到任何特征參數的超差則需停止整條產線以糾正并重復量測確保一切符合公差要求。每分鐘的停產皆會導致成本增加及由此的較高的質量檢測費用。負責測量實驗室的工程師解釋道。“任何工序的異常將導致停產，因此，測量機的長期可靠性至關重要。”

四軸測量確保蝸桿作為齒輪箱關鍵部件 實現高效減速	精妙：無需人員干預，結合轉臺實現工件與探針觸測方位快速一致性

TRW密切監控轉動齒條生產，除常規硬度及疲勞測試，亦需對幾何尺寸、形狀、表面輪廓及粗糙度進行持續質量監控。

“此測量系統之高精準及可靠性迅速傳遍整個集團。”測試及產品可靠性實驗室主管悅于言表，配備高精度轉臺的蔡司測量機已然成為質量標桿，廣泛應用于TRW天合集團。

TRW集團簡介

作為汽車安全領域的領導者之一，TRW一直致力于生產制動、轉向及懸架系統，乘員安全系統及汽車電子領域。TRW天合汽車集團為全球最大的汽車零部件供應商之一，于2013年營業額為174億美元。其總部為于密歇根州的利沃尼亞，為40多家主要的汽車制造商供應約250種不同類型的零部件。目前該公司于世界各地185家工廠有超過65000多名員工，研發制造的系統及產品符合最高的安全及質量標準。

  ZEISS PRISMO ultra超高精度坐標測量機亮點一覽（部分）
?多樣化測量范圍之選：700/1000/500起
?極致綜合測量精度來襲：RONt,THP,MPE-E0,PFTU,PLTM/PSTM/PFTM,FR/FT/FA
?考究的陶瓷科技橋式設計，此材質于彈性模量、剛性及熱膨脹系數等方面均有上佳表現
?頂級ZERODUR零膨脹玻璃陶瓷光柵尺，無需額外溫度傳感器及溫度補償
?高穩定性固定式臺面，測量速率與精確性不受工件重量影響，極佳的轉臺嵌入性能
?滿足規則表面到變曲率表面的高精度量測：主動式掃描測頭 VAST gold
?主動式氣浮減震系統：降低地面震動及確保測量機水平性的絕佳方案
?壓縮空氣節省技術、測量機臺面熱變形彎曲補償、工件溫度補償、地面及測量機臺面熱隔絕
?全防護X軸向?qū)к墸?span>Y軸向雙側防護
?VAST navigator 領航者測量技術：切向觸測、螺旋掃描、掃描專家系統、D-CAA，離心力補償及動態探針校準
?VAST performance 高性能測量技術：FlyScan飛翔掃描、QuickChange 快速探針更換
?配備超高精度RT-AB轉臺系統（支持嵌入或外置式），實現超高精度四軸測量
?PTB認證通用測量軟件ZEISS CALYPSO：精確、簡易、智能與快速
